Как сделать планировку квартиры самостоятельно: от плана БТИ до 3D
Чтобы сделать планировку квартиры самостоятельно, не нужен архитектор и сложные программы. Нужен план с точными размерами, понимание, какие стены и трубы трогать нельзя, и честная проверка: помещается ли мебель и остаются ли проходы. Ниже разбираем всё по шагам: где взять план, как нарисовать его на компьютере, какие нормы площадей учесть, что ИИ уже умеет в планировке, а что пока нет, и как увидеть будущую квартиру в 3D до ремонта.
С чего начать: порядок, в котором планировка складывается сама
Планировка — это решение, где в квартире будут стены, двери, кухня, спальни, места хранения и основная мебель. Цвет стен, обои и декор к ней не относятся: это следующий этап, дизайн. Путают их часто, и из-за этого начинают с картинок в интернете, а потом выясняется, что понравившийся диван перекрывает дверь, а кухню нельзя перенести в комнату.
Как правильно сделать планировку квартиры самому, если вы делаете её впервые: двигаться от того, что изменить нельзя, к тому, что легко поменять.
- План с размерами. Стены, окна, двери, стояки, вентиляция.
- Сценарии и зоны. Кто живёт, где спит, работает, готовит и хранит вещи.
- Нормы площадей. Хватает ли метров на спальню, кухню, гостиную.
- Что можно перенести. Перегородки, двери, мокрые зоны, кухня с газом.
- Мебель и проходы. Расстановка в масштабе, а не «на глаз».
- Розетки и свет. Пока стены ещё не отделаны.
- 3D и визуализация. Пройтись по квартире до ремонта и примерить стиль.
Если вам нужен полный дизайн-проект с развёртками стен и ведомостью материалов, его порядок мы разбирали в статье о дизайн-проекте квартиры самостоятельно. Здесь — только планировка: та часть, с которой всё начинается и которую дороже всего переделывать.

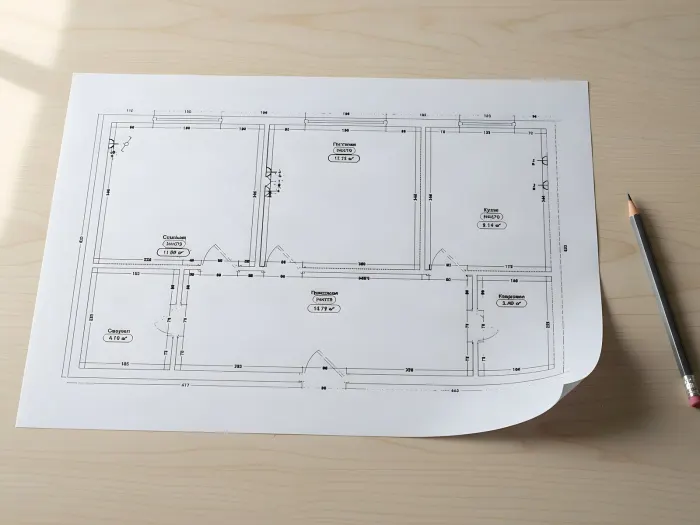

Шаг 1. Где взять план квартиры и как нарисовать его с размерами
Рисовать с нуля почти никогда не приходится. План квартиры с размерами обычно уже есть у вас на руках или в открытом доступе:
- Технический паспорт или поэтажный план БТИ — для вторичного жилья. В нём есть размеры комнат, толщина стен и площади.
- План из договора с застройщиком — для новостройки. Часто его можно скачать в PDF на сайте жилого комплекса.
- Выписка из ЕГРН с планом помещения.
- Скриншот из объявления о продаже или аренде, если квартира ещё не куплена и нужно понять, подойдёт ли она.
Если плана нет, квартиру обмеряют рулеткой или лазерной рулеткой: каждую стену, окна и двери с привязкой к углам, высоту потолка, положение стояков, радиаторов и вентиляции. Как сделать обмерный план без ошибок, подробно описано в первом шаге дизайн-проекта.
Даже с планом БТИ проверьте рулеткой два-три размера в каждой комнате. План фиксирует квартиру на момент обмера: после штукатурки, утепления или прежнего ремонта стены могут «съесть» несколько сантиметров, а для шкафа-купе в нишу или кухни между стенами это решающая разница.
Как сделать планировку квартиры самостоятельно на компьютере
Где нарисовать планировку квартиры? Самый простой способ — бумага в клетку в масштабе 1:50, где клетка 5 мм равна 25 см. Он бесплатный, но каждое изменение приходится перерисовывать. Поэтому планировку квартиры удобнее рисовать онлайн, в планировщике, где стены, двери и мебель можно двигать, а размеры пересчитываются сами.
В нашем планировщике Intora Plan чертить стены вручную не обязательно. Загрузите фото бумажного плана, скан из БТИ или скриншот из объявления — планировщик распознает стены, окна и двери, подпишет комнаты и посчитает площади. План от застройщика в PDF можно положить подложкой и обвести. Работает в браузере на компьютере, ставить программу не нужно.

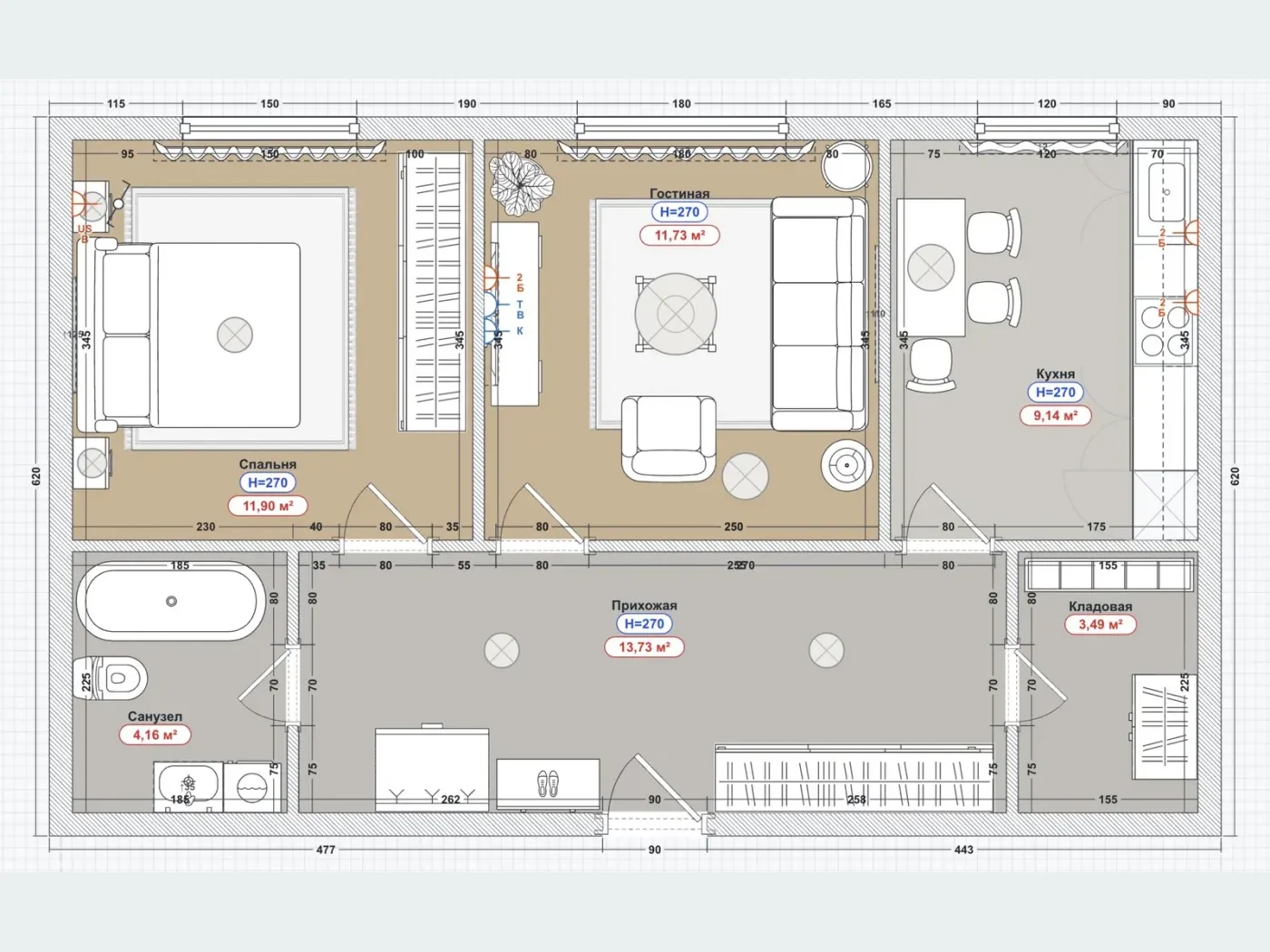

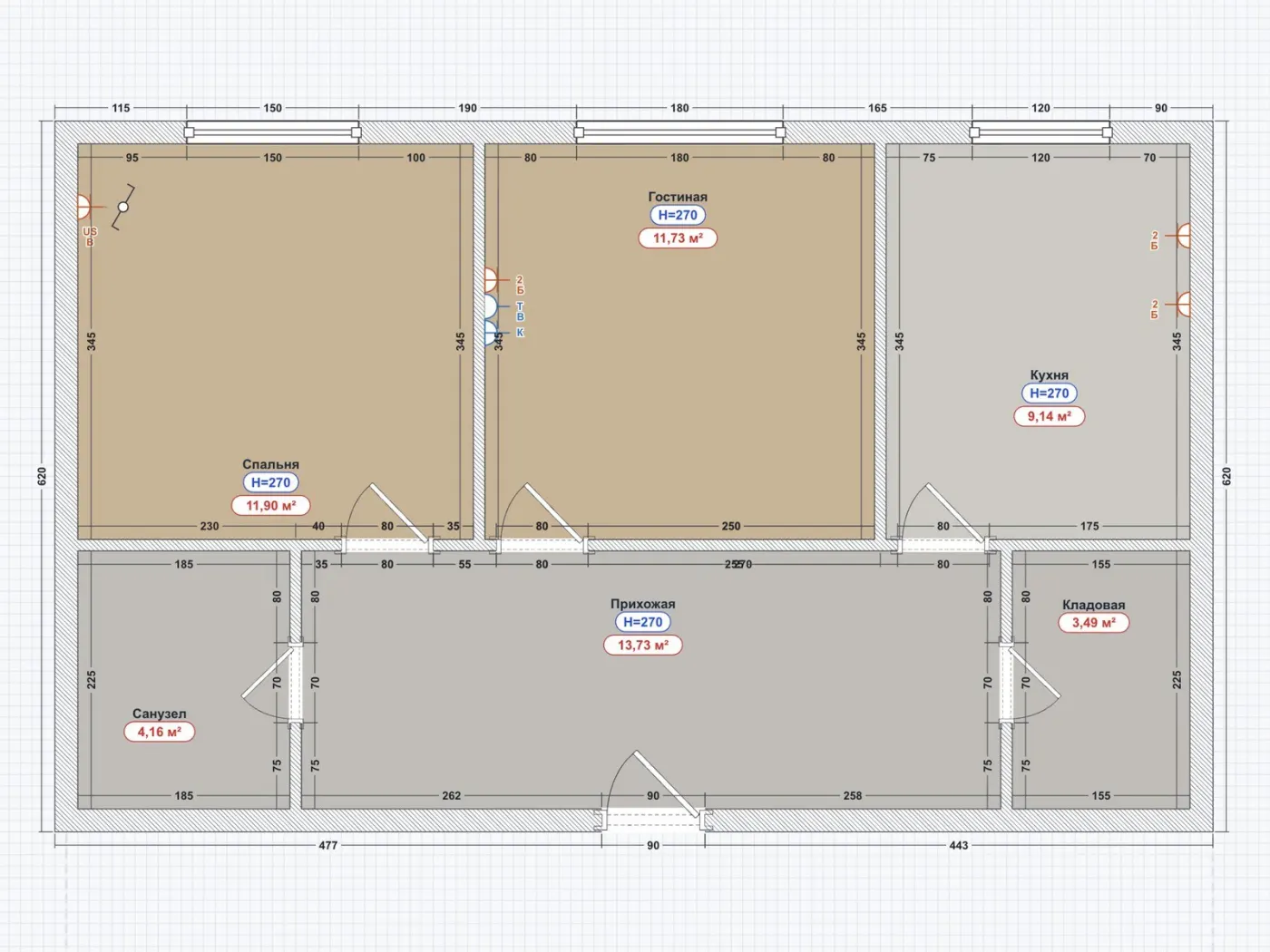

Дальше в статье мы проведём через все шаги именно эту квартиру: двухкомнатную, с кухней 9 м², просторной прихожей и кладовой. Так нагляднее, чем на абстрактных схемах.
Шаг 2. Сценарии жизни и зоны: что где будет
Хорошая планировка начинается не с мебели, а с вопросов: сколько человек живёт в квартире, кто работает из дома, нужна ли отдельная комната ребёнку, где сушат бельё, сколько вещей и где их хранить. Ответы удобно выписать столбиком, а потом разложить по плану.

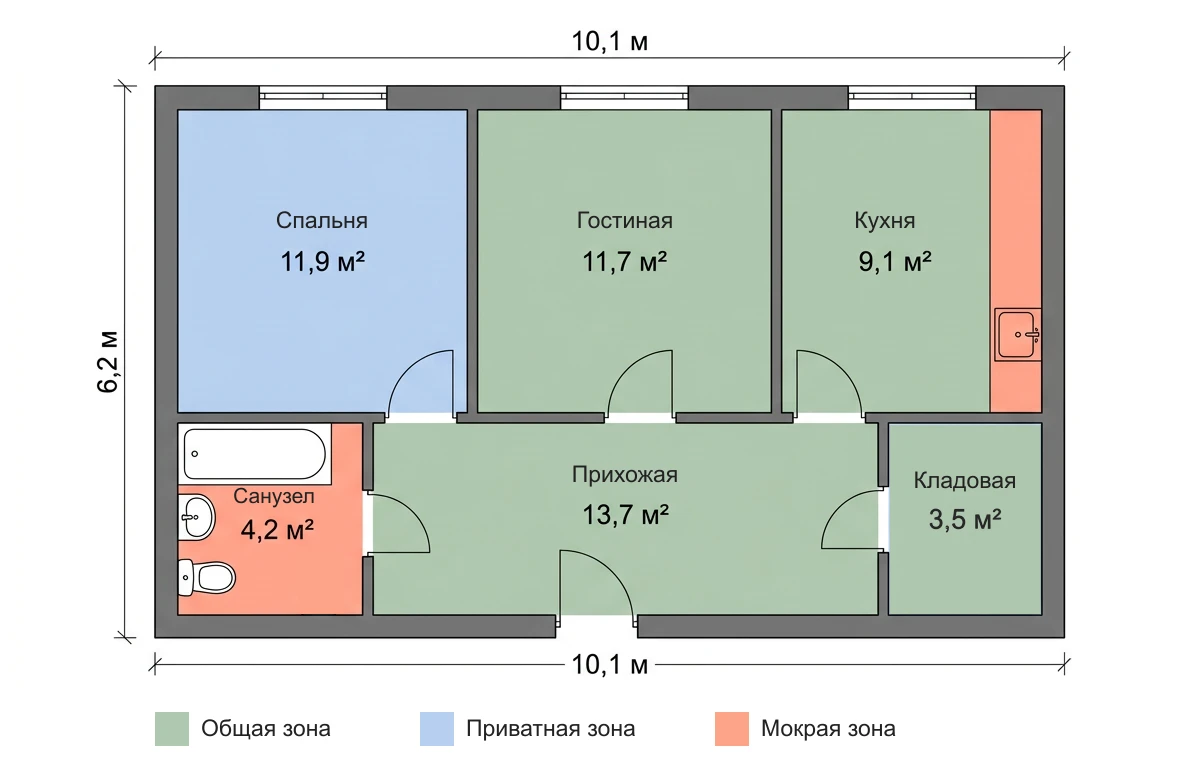

Квартиру проще всего делить на три зоны. Общая — прихожая, кухня, гостиная: она ближе к входу, туда приходят гости. Приватная — спальни и кабинет: чем дальше от входной двери и кухни, тем тише. Мокрая — ванная, санузел, кухонная мойка, место для стиральной машины: она привязана к стоякам и почти всегда остаётся там, где её поставил застройщик.
В нашей квартире зоны разведены хорошо: кухня, гостиная и спальня выходят окнами на одну сторону, санузел и кладовая — по краям прихожей. Значит, перепланировка не нужна, весь вопрос в мебели и хранении. Так бывает часто, и это первое, что стоит проверить, прежде чем сносить стены.
Самый частый запрос — объединить кухню с гостиной. Общее пространство кажется больше, а гостям не нужно сидеть на кухне. Но у кухни-гостиной есть и минусы: запахи и шум от техники доходят до дивана, а одна комната перестаёт быть отдельной. Как поделить такое пространство на зоны, видно на примерах ниже, а приёмы зонирования одной комнаты разобраны в статье о зонировании комнаты на спальню и гостиную.
Гостиная с обеденной зоной: как поделить общее пространство
Шаг 3. Нормы: какой площади должны быть комнаты
Минимальные площади комнат в России задаёт свод правил СП 54.13330.2022 «Здания жилые многоквартирные». По нему проектируют новые дома, а для своей квартиры эти цифры — проверенный ориентир: если комната получается меньше, жить в ней, скорее всего, будет тесно.
| Помещение | Площадь не менее |
|---|---|
| Общая комната (гостиная) в однокомнатной квартире | 14 м² |
| Общая комната в квартире с двумя и более комнатами | 16 м² |
| Спальня на одного человека | 8 м² |
| Спальня на двоих | 10 м² |
| Кухня | 8 м² |
| Кухня или кухня-ниша в однокомнатной квартире | 5 м² |
| Кухонная зона в кухне-столовой | 6 м² |
Там же задана высота: в жилых комнатах и на кухне — не ниже 2,5 м (в самых холодных климатических районах — 2,7 м), в коридорах и прихожих — не ниже 2,1 м. Это важно, если вы задумали подиум, антресоль или кровать-чердак: каждые 15–20 см подиума съедают высоту над головой.
Проверить, укладывается ли ваша комната в нормы, можно прямо здесь.
Выберите, что это за комната, и введите её длину и ширину в метрах. Сейчас введена спальня из нашего примера.
11,9 м²
Нормы — по своду правил СП 54.13330.2022 для проектирования многоквартирных домов. Для своей квартиры это ориентир, а не запрет.
Шаг 4. Перепланировка: что можно менять, а что нет
Перенос или снос перегородок, объединение комнат, перенос санузла, мойки или плиты с переносом труб — это перепланировка и переустройство по Жилищному кодексу (статья 25). Их согласовывают с местной администрацией до начала работ (статья 26), в Москве — с Мосжилинспекцией. Перестановка мебели и замена отделки согласования не требуют.
Нейросеть для перепланировки квартиры может предложить смелый вариант, но она не знает, какие стены в вашем доме несущие и где проходят стояки. Поэтому прежде чем рисовать новую стену или убирать старую, сверьтесь с правилами ниже.
| Что хотите сделать | Можно ли | Что учесть |
|---|---|---|
| Снести или перенести ненесущую перегородку | Да, с согласованием | Проверить по техпаспорту и проекту дома, что стена не несущая |
| Убрать несущую стену | Нет | Проём в несущей стене возможен только по проекту с расчётом и с согласованием |
| Расширить ванную или санузел | Только за счёт нежилых помещений | Санузел, ванную и кухню нельзя размещать над жилыми комнатами соседей снизу |
| Перенести кухню в жилую комнату | Как правило, нет | Кухня над жилой комнатой соседей не допускается; исключение — двухуровневые квартиры |
| Объединить кухню с газовой плитой и комнату | Только с перегородкой и дверью | Часто ставят раздвижную перегородку или официально переходят на электроплиту |
| Объединить кухню с электроплитой и комнату | Да, с согласованием | Проще всего, если между ними ненесущая перегородка |
Запрет на мокрые зоны и кухни над жилыми комнатами записан в пункте 24 Положения, утверждённого постановлением Правительства № 47 от 28 января 2006 года, и Верховный суд не раз его подтверждал. На практике это значит простое: санузел можно расширить за счёт коридора или кладовой, но не за счёт спальни.
Как понять, какая стена несущая. В плане БТИ несущие стены обычно заметно толще перегородок, а в панельных домах несущими бывают и внутренние стены между комнатами. Надёжнее всего запросить проект дома или поэтажный план в управляющей компании — по нему же и будут проверять вашу перепланировку.
Самые частые перепланировки в типовых квартирах — «евродвушка» из однокомнатной (кухня объединяется с частью комнаты, остаток становится спальней) и гардеробная вместо кладовой или части коридора. Как устроить однокомнатную квартиру без сноса стен, рассказываем в статье о дизайне однокомнатной квартиры.

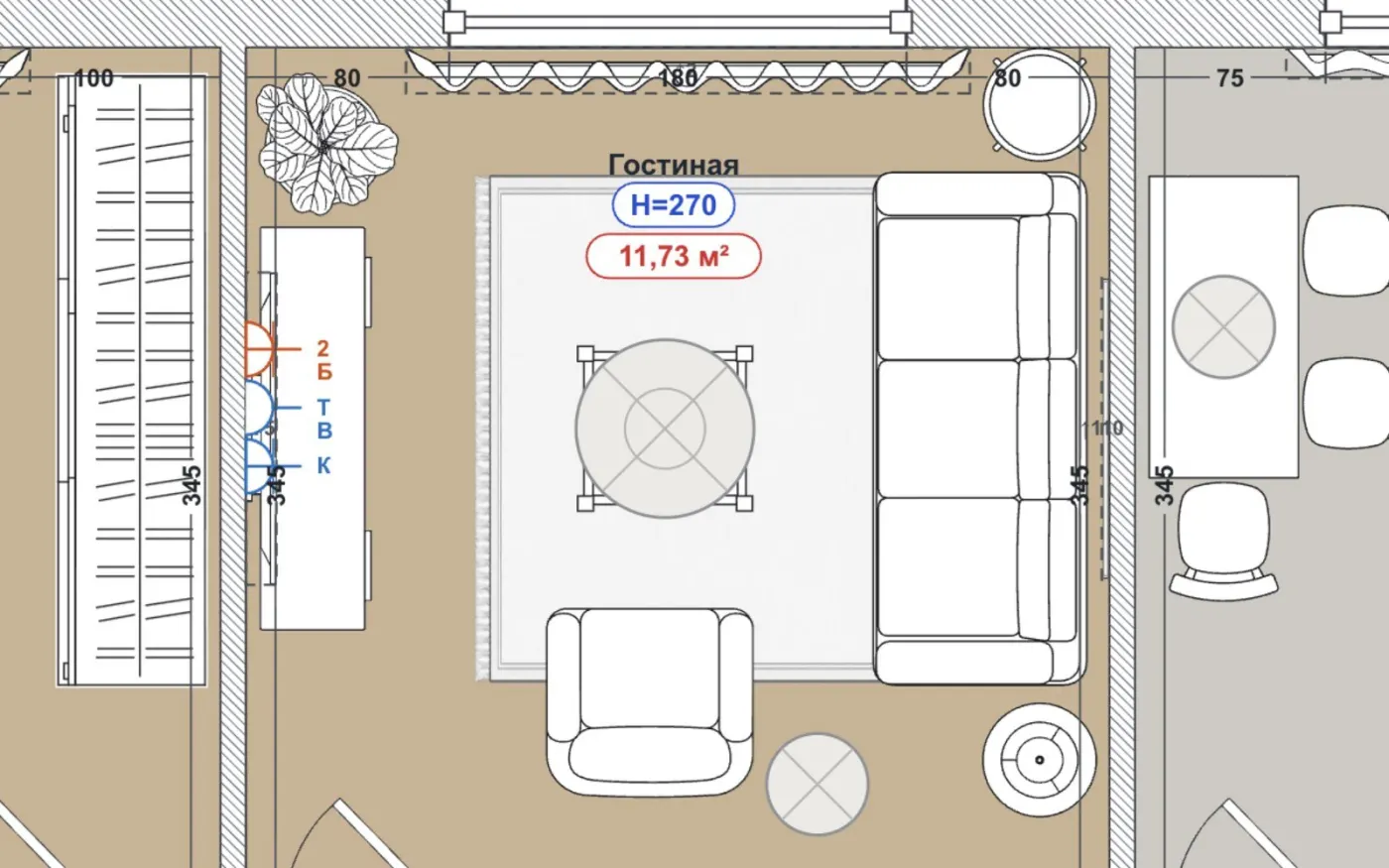

Шаг 5. Мебель и проходы: расстановка в масштабе
Планировка проверяется мебелью. Пока на плане пустые комнаты, кажется, что места хватит на всё. Когда в спальню встают кровать 160×200 см, тумбочки и шкаф, становится видно, остался ли проход и открывается ли дверь.

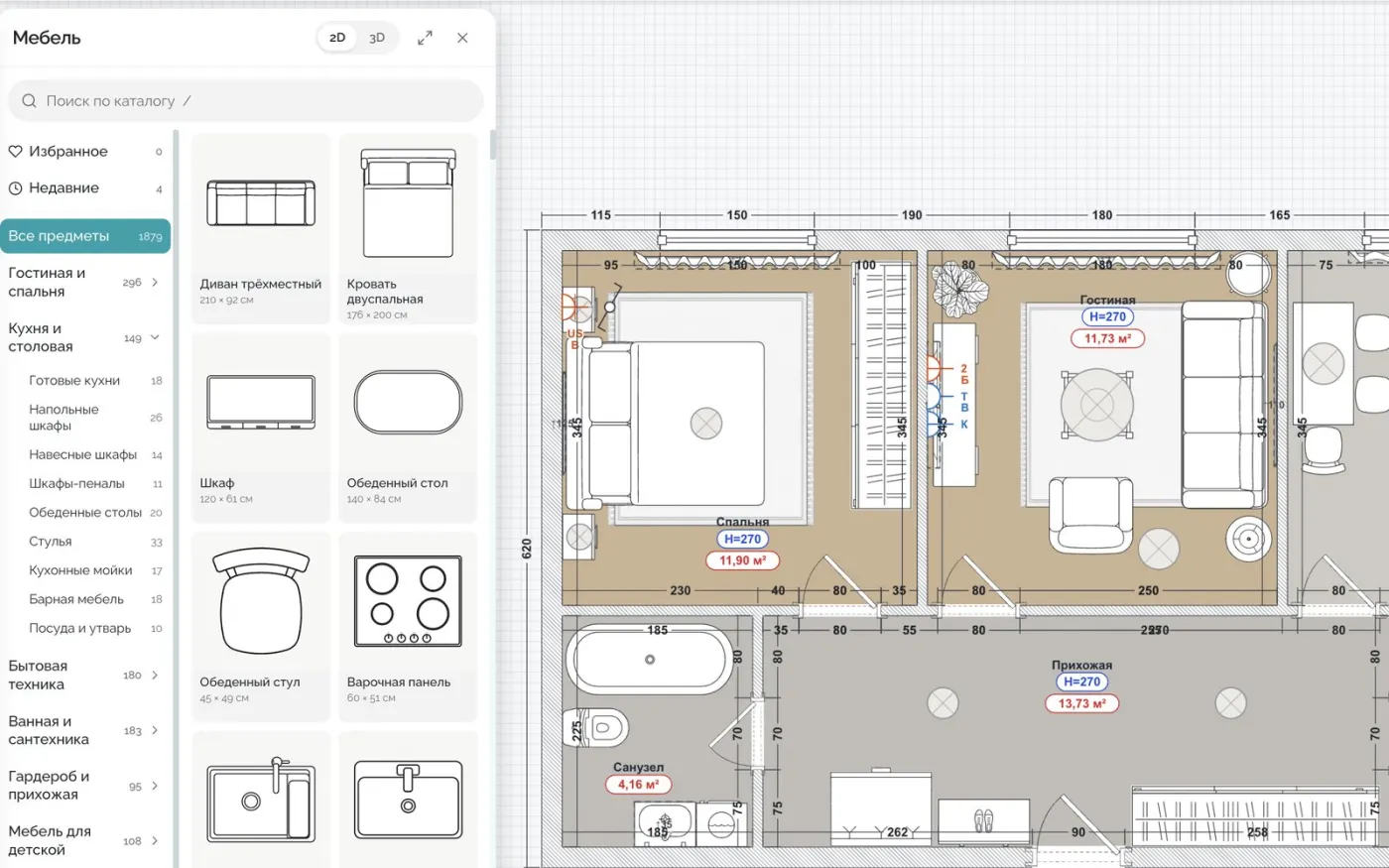

Расставляйте мебель только с реальными размерами — не «диван», а «диван 210×92 см». В каталоге Intora Plan больше 1 800 предметов: диваны, кровати, шкафы, кухни, техника и сантехника с настоящими габаритами, а ширину, глубину и высоту любого предмета можно поменять под тот, что вы присмотрели в магазине.
Главные расстояния, которые стоит проверить на любом плане: основной проход по комнате — 80–90 см, проход у кровати — не меньше 60–70 см, перед распашным шкафом и комодом — около 90 см, за стулом у обеденного стола — от 70 см, а если за спиной ещё и проход — от 1 м. Полная таблица расстояний и варианты расстановки по комнатам — в статье о том, как расставить мебель в комнате.

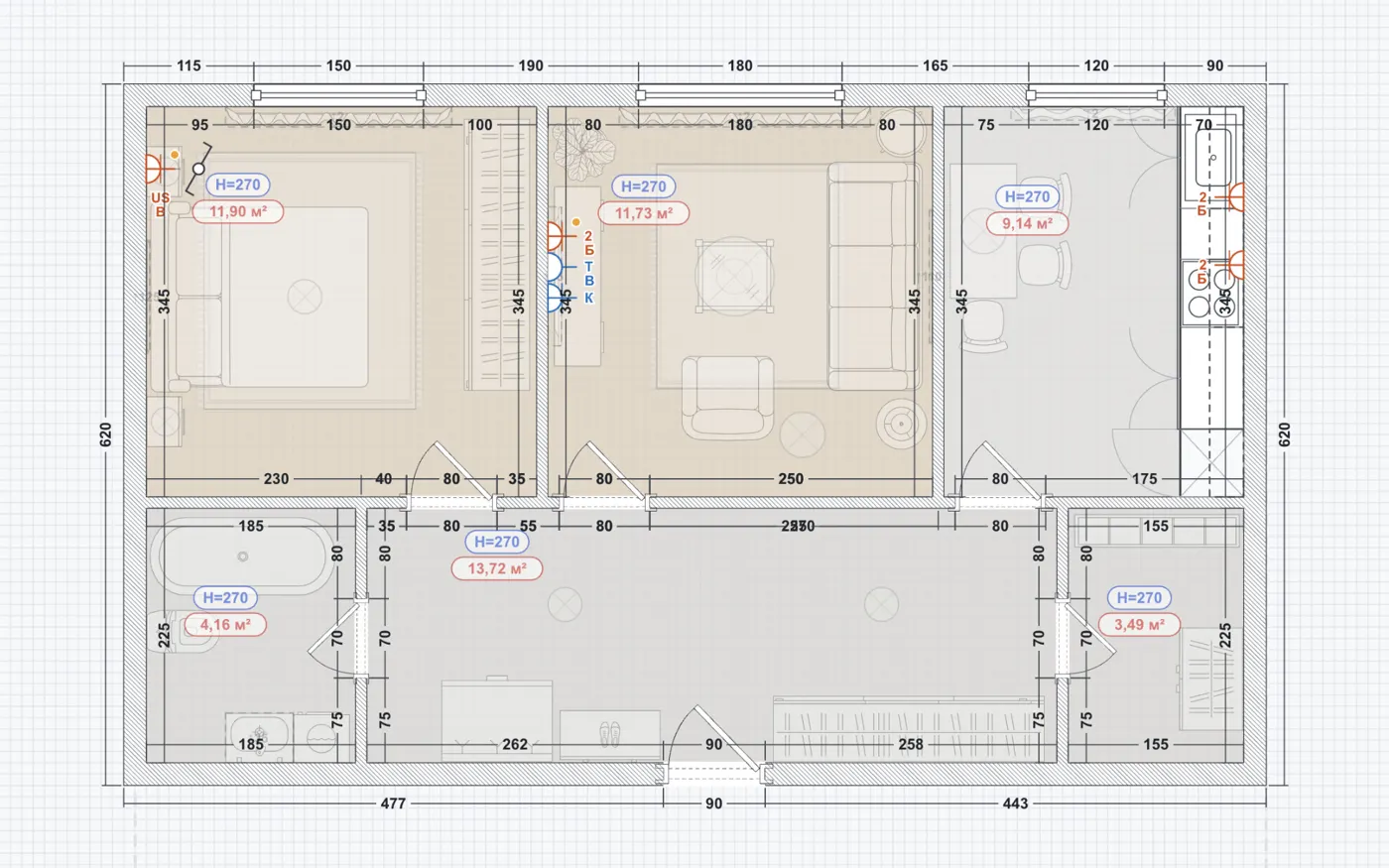

Шаг 6. Розетки, выключатели и свет на плане
Электрику планируют вместе с мебелью, а не после неё: розетка за шкафом бесполезна, а выключатель за открытой дверью неудобен каждый день. Поэтому на план сразу наносят розетки у кровати, у рабочего стола, у телевизора, над кухонной столешницей и для всей встроенной техники, а также выключатели и светильники.
В Intora Plan розетки, выключатели и светильники ставятся прямо на план, а проверка сверит их с действующими нормами (СП 256) и составит список, что купить. Сколько розеток нужно на кухне, можно посчитать калькулятором в статье о дизайне кухни своими руками.

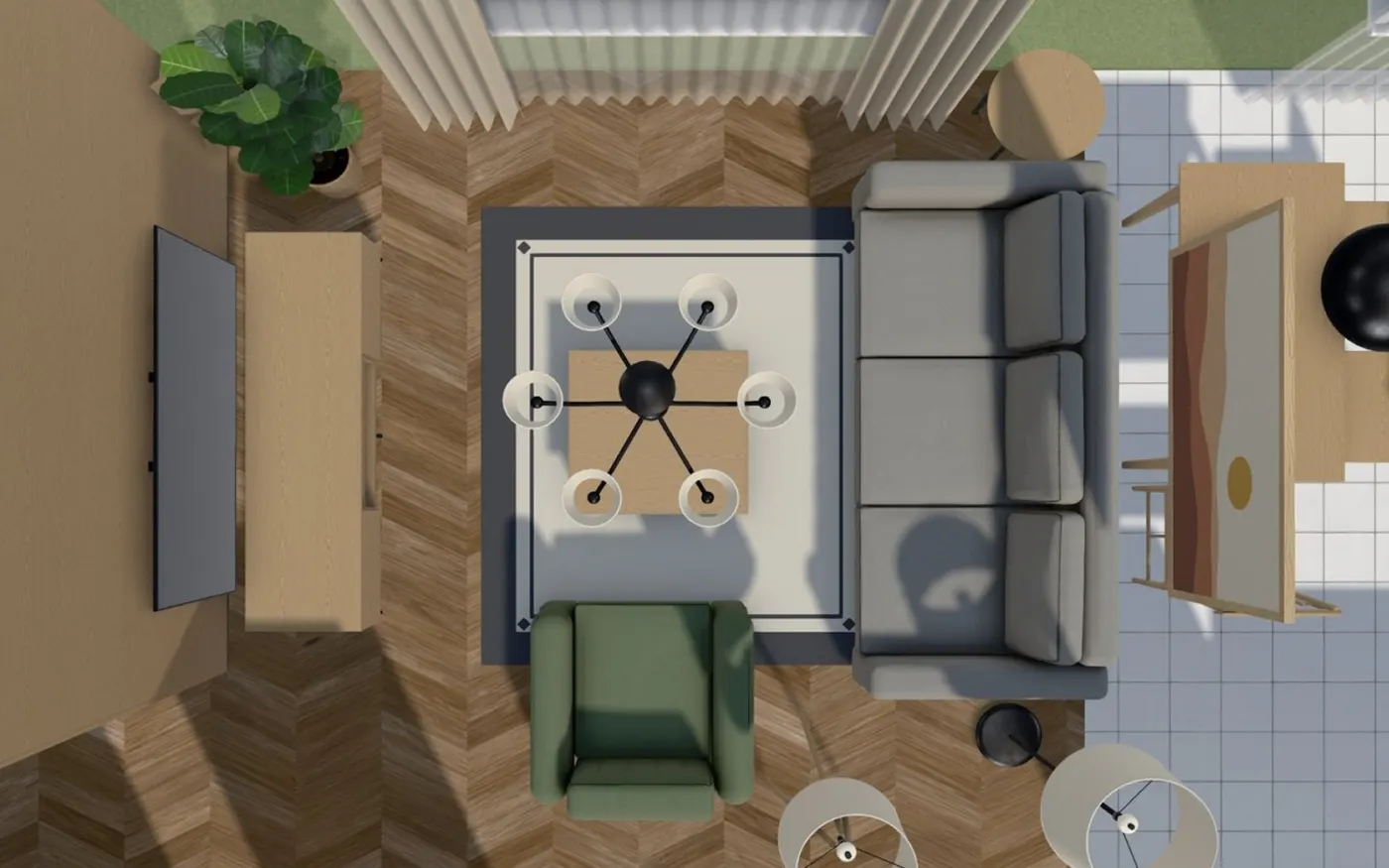

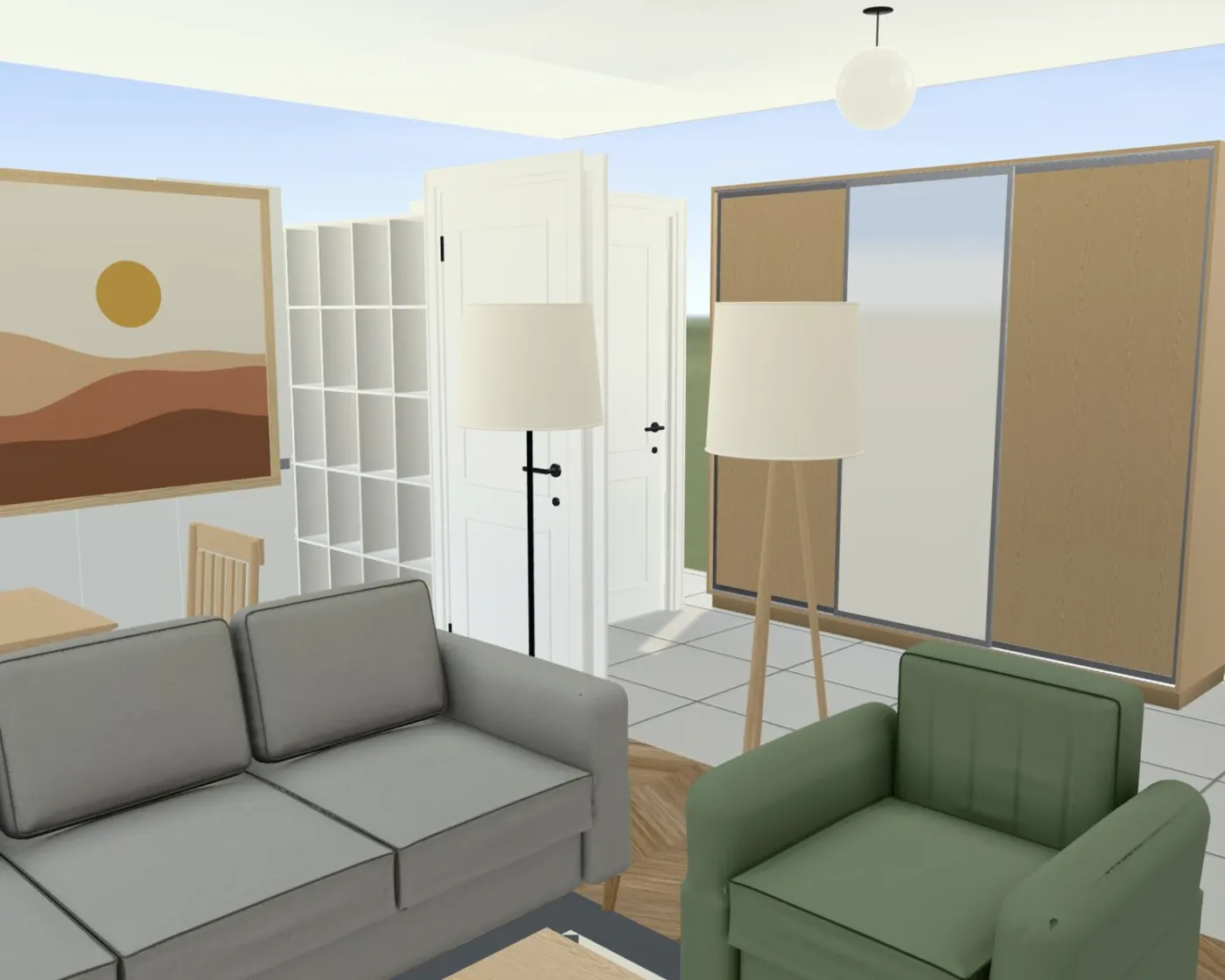

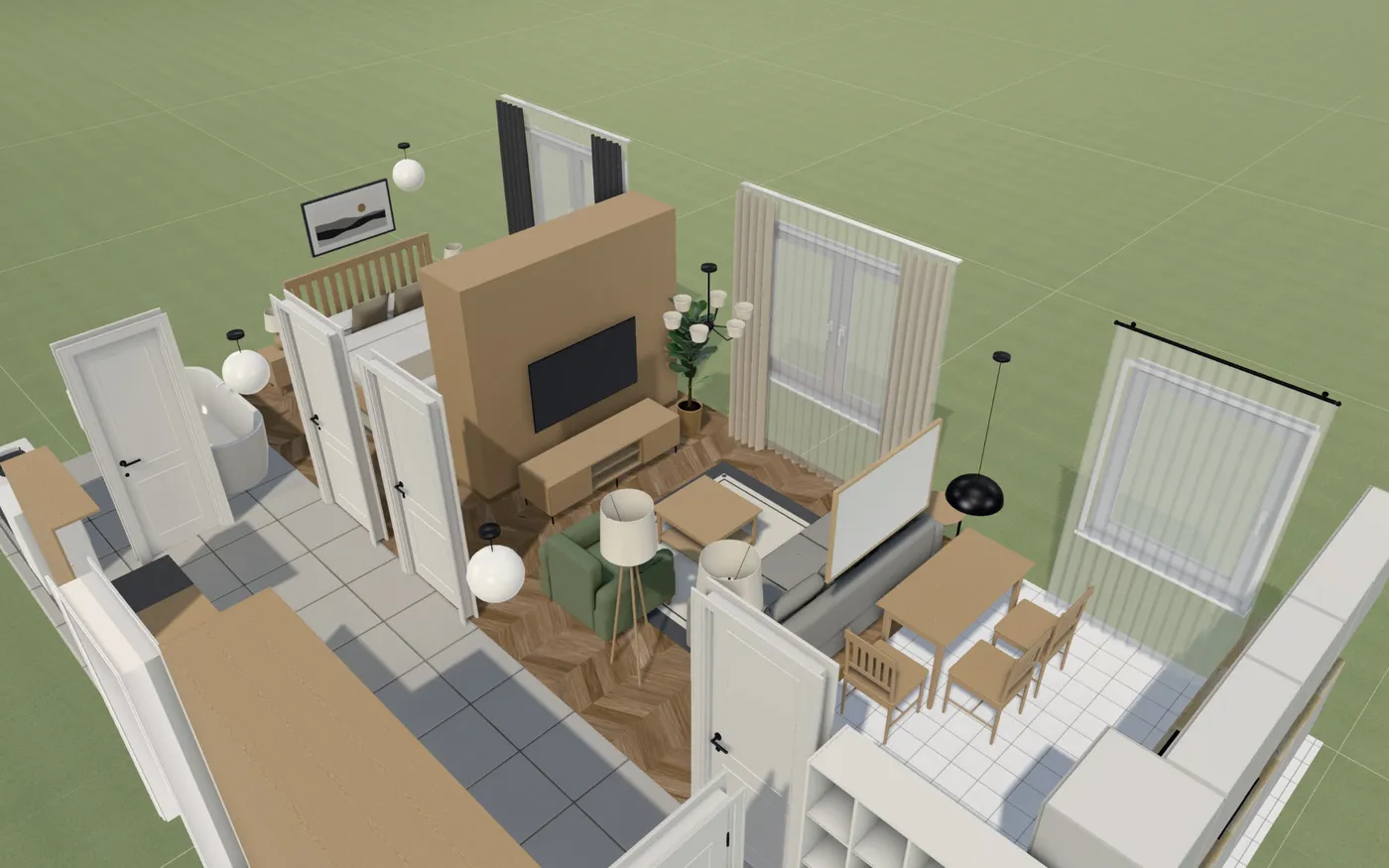

Шаг 7. Как сделать 3D-планировку квартиры
Двухмерный план хорошо показывает размеры, но плохо — ощущение от комнаты. Узнать, не тесно ли в прихожей, не загораживает ли шкаф окно, видно ли телевизор с дивана, проще всего в 3D. Сделать 3D-планировку квартиры раньше означало отдельную программу и часы моделирования. В Intora Plan план с мебелью становится объёмным одним нажатием.

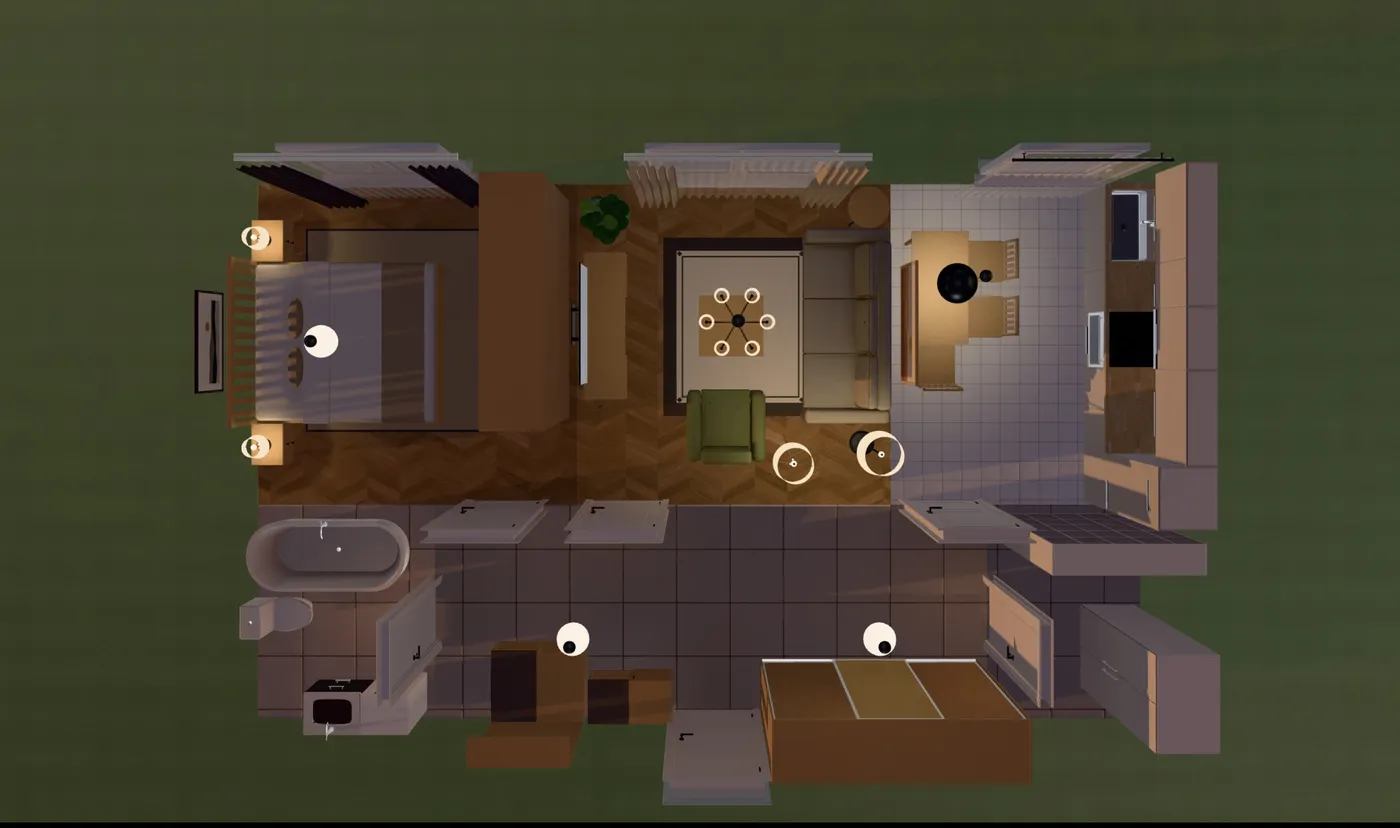

Квартиру можно рассмотреть сверху, спереди и с высоты глаз, переключить время суток и пройтись по комнатам от первого лица: зайти из прихожей в гостиную, открыть шкаф и выдвинуть ящики кухни. На такой прогулке ошибки планировки видны сразу, ещё до того, как они стали стенами.
Пройдите в 3D свои обычные маршруты: утром от кровати до ванной и кухни, вечером от входной двери до вешалки и дивана. Если по пути приходится обходить кресло или протискиваться у шкафа, это и есть то место, которое потом будет раздражать каждый день.
Нарисуйте свою планировку
Загрузите фото плана или начертите стены по замерам, расставьте мебель с реальными размерами, добавьте розетки и пройдитесь по квартире в 3D.
Открыть планировщик →ИИ для планировки квартиры: что нейросеть умеет, а что нет
Запросы вроде «нейросеть для планировки квартиры» или «ИИ-планировщик помещений» подразумевают, что нейросеть сама придумает удобную квартиру. На деле под «ИИ для планировки» скрываются четыре разные задачи, и с ними нейросети справляются по-разному.
| Задача | Что делает ИИ | Что проверить самому |
|---|---|---|
| Распознать план по фото или схеме | Находит стены, окна и двери, считает площади | Два-три размера сверить с бумажным планом |
| Показать планировку в объёме | Делает объёмный план квартиры сверху с мебелью | Размеры и проходы — по плану, картинка их упрощает |
| Оформить комнату в стиле по готовой планировке | Показывает отделку, цвета, свет и мебель в выбранном стиле | Что мебель стоит так, как на плане |
| Придумать планировку с нуля | Рисует правдоподобный вариант | Всё: несущие стены, стояки, нормы и размеры нейросеть не знает |
Первые три задачи нейросети уже решают хорошо, и они реально экономят время. С четвёртой осторожнее: генератор планировок может нарисовать красивую квартиру, но он не видит, где в вашем доме несущая стена и куда можно протянуть канализацию. Его вариант годится как идея, а проверять её всё равно придётся на плане с размерами.

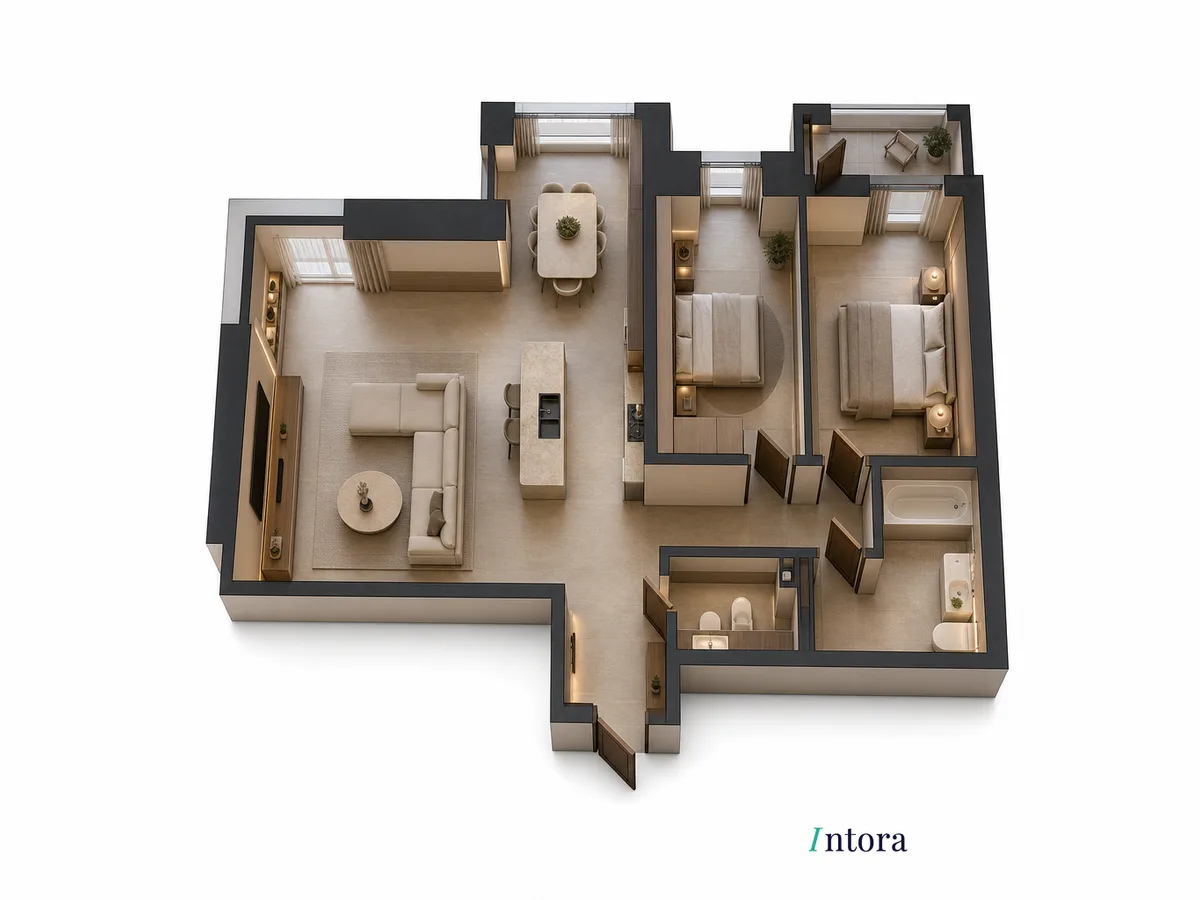

Нейросеть для создания планировки по схеме: объёмный план за минуту
ИИ для планировки квартиры по схеме удобен, когда нужно быстро понять, как будет выглядеть квартира с мебелью: при выборе квартиры в новостройке, для обсуждения с семьёй или чтобы показать идею мастеру. В Intora Plan для этого есть функция «Объёмный план квартиры сверху»: нейросеть берёт схему и показывает квартиру как макет со снятой крышей. Функция работает за кредиты.

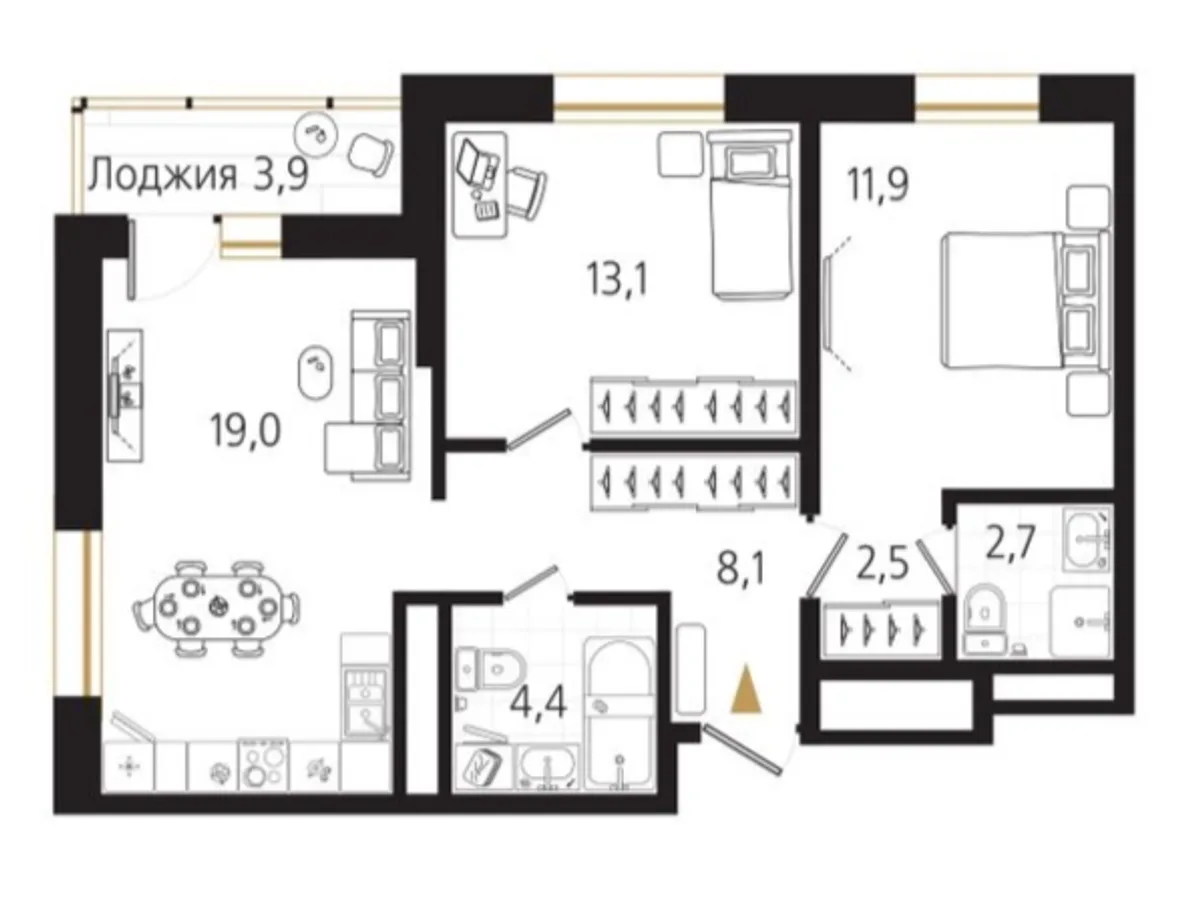

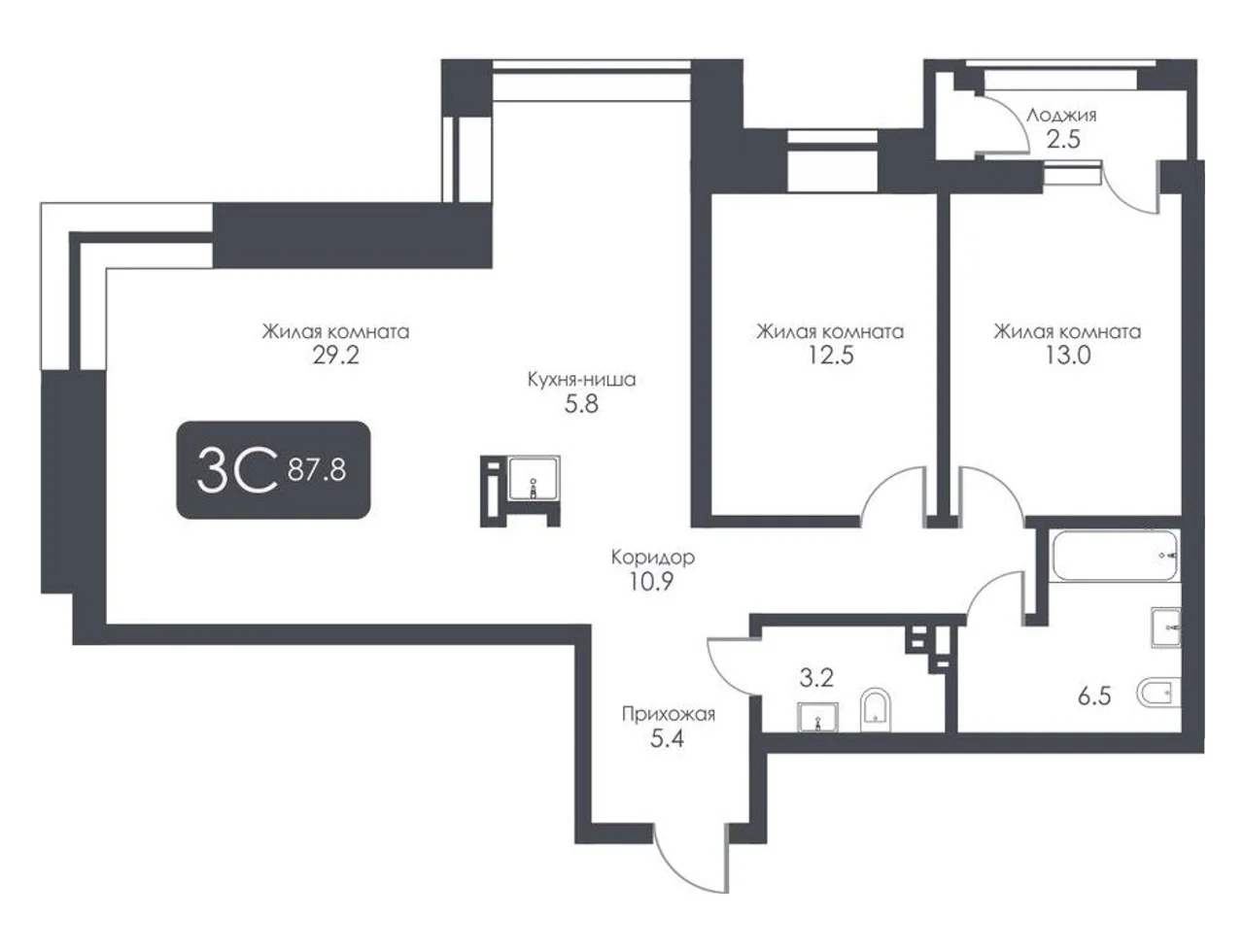

План от застройщика

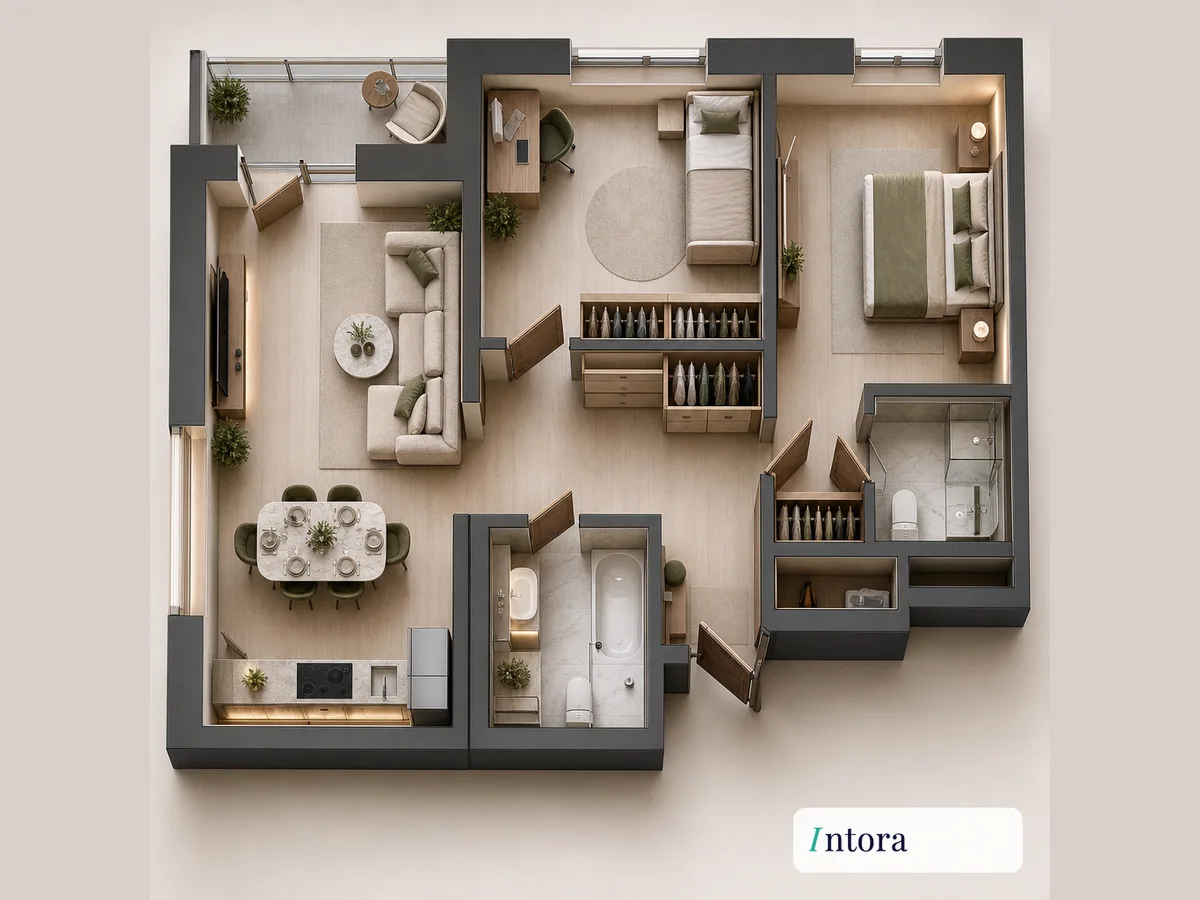

Двухкомнатная квартира с гардеробом

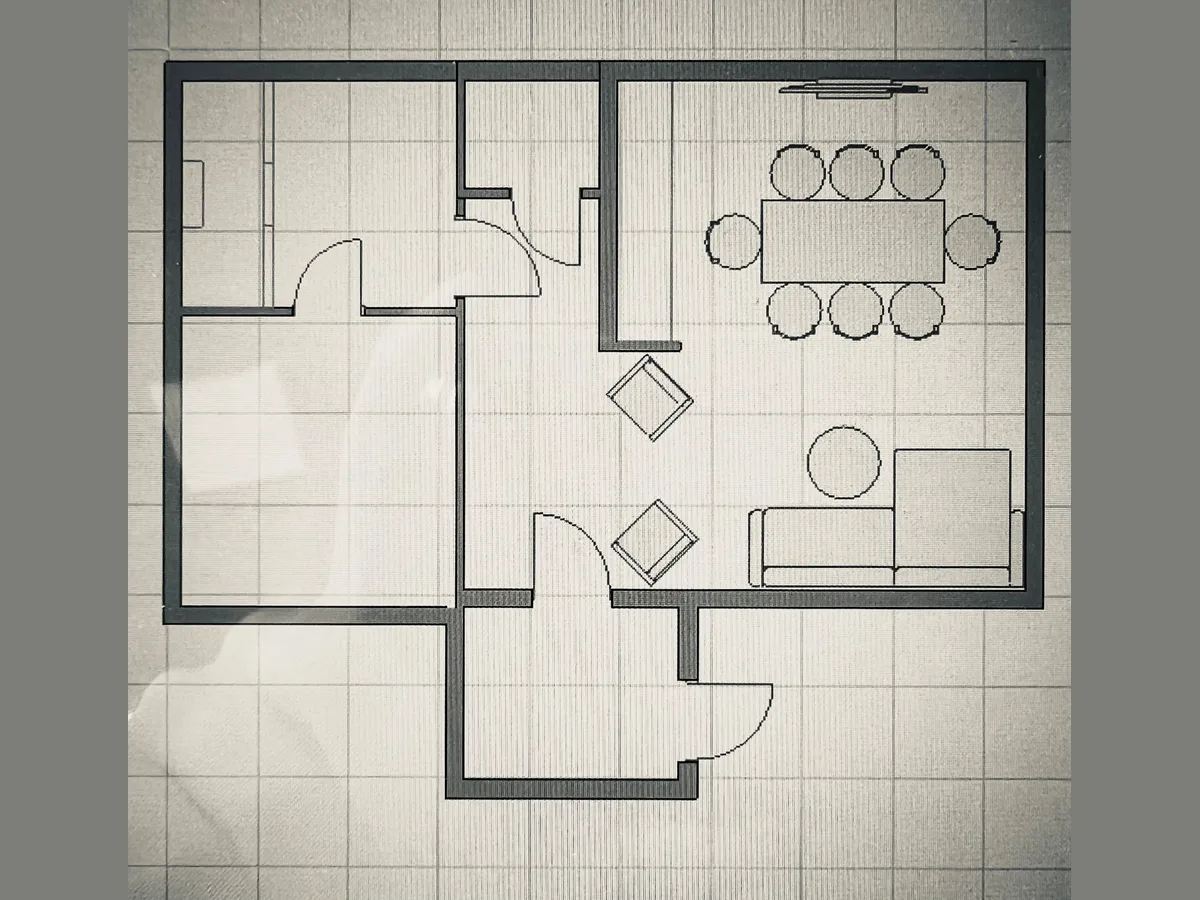

План, нарисованный от руки
Обратите внимание: нейросеть сохраняет стены и комнаты схемы, но мебель расставляет по-своему, а мелкие детали может упростить. Поэтому такой план — для того, чтобы увидеть квартиру и обсудить её, а для заказа мебели и работы строителей нужен чертёж с размерами.
ИИ для дизайна квартиры по планировке
Когда планировка готова, остаётся понять, как квартира будет выглядеть. В Intora Plan вид из 3D можно отдать нейросети: она оформит комнату в выбранном стиле, а мебель останется на своих местах. Так видно не только «где стоит диван», но и какого он цвета, какой пол и какие шторы подходят.
- Сохранить расстановкумебель, окна и двери оставить на своих местах, изменить только отделку и материалы
- Задать материалыпол светлый дуб, стены тёплый белый, льняные шторы до пола, диван из серого букле
- Проверить светвечер, тёплый свет торшеров и подсветка шкафа, верхний свет выключен
Меняйте по одному: сначала добейтесь, чтобы понравились пол и стены, потом уточняйте мебель и свет следующими шагами.
Если ремонт уже идёт или квартира готова, визуализацию можно сделать и без планировщика — по обычному фото комнаты. Как снимать и что писать, рассказываем в статье о дизайне комнаты с помощью нейросети.

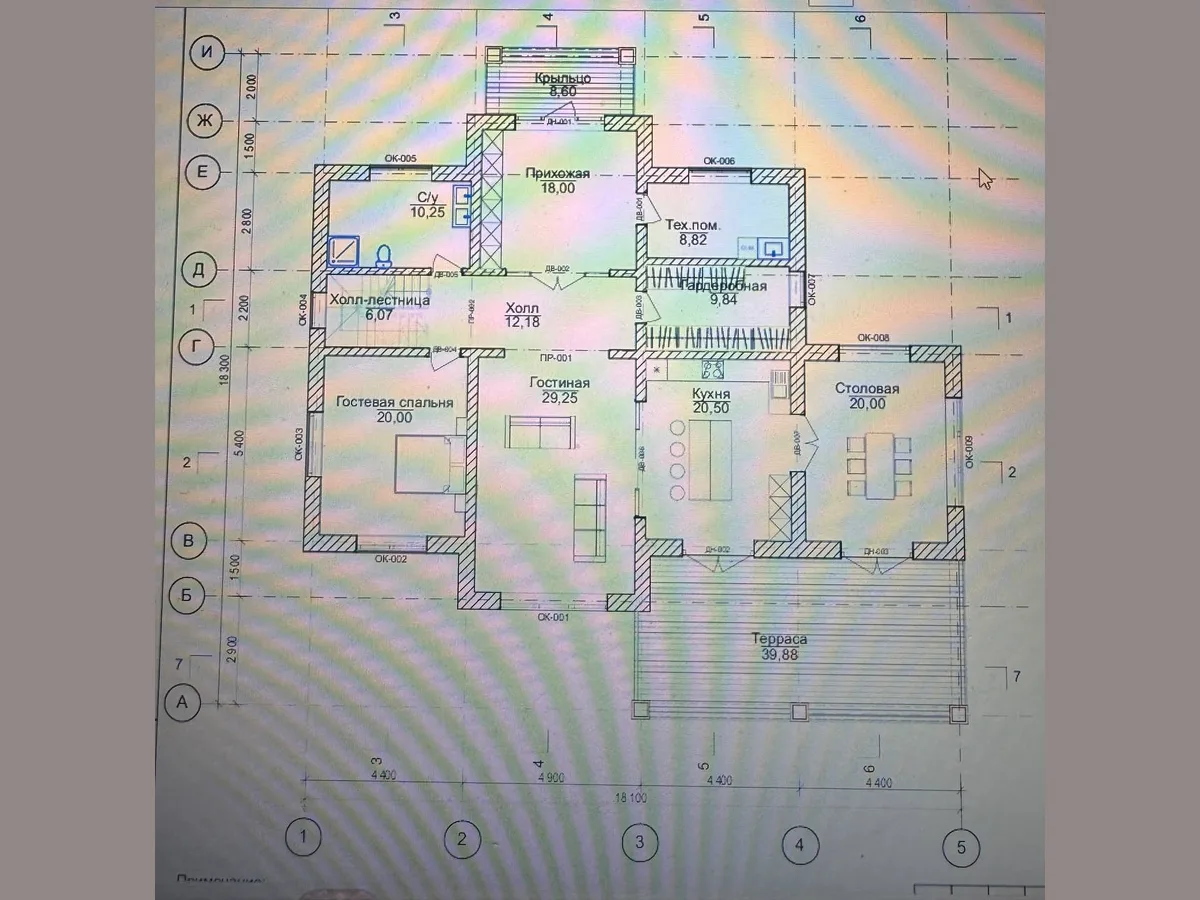

ИИ для планировки дома

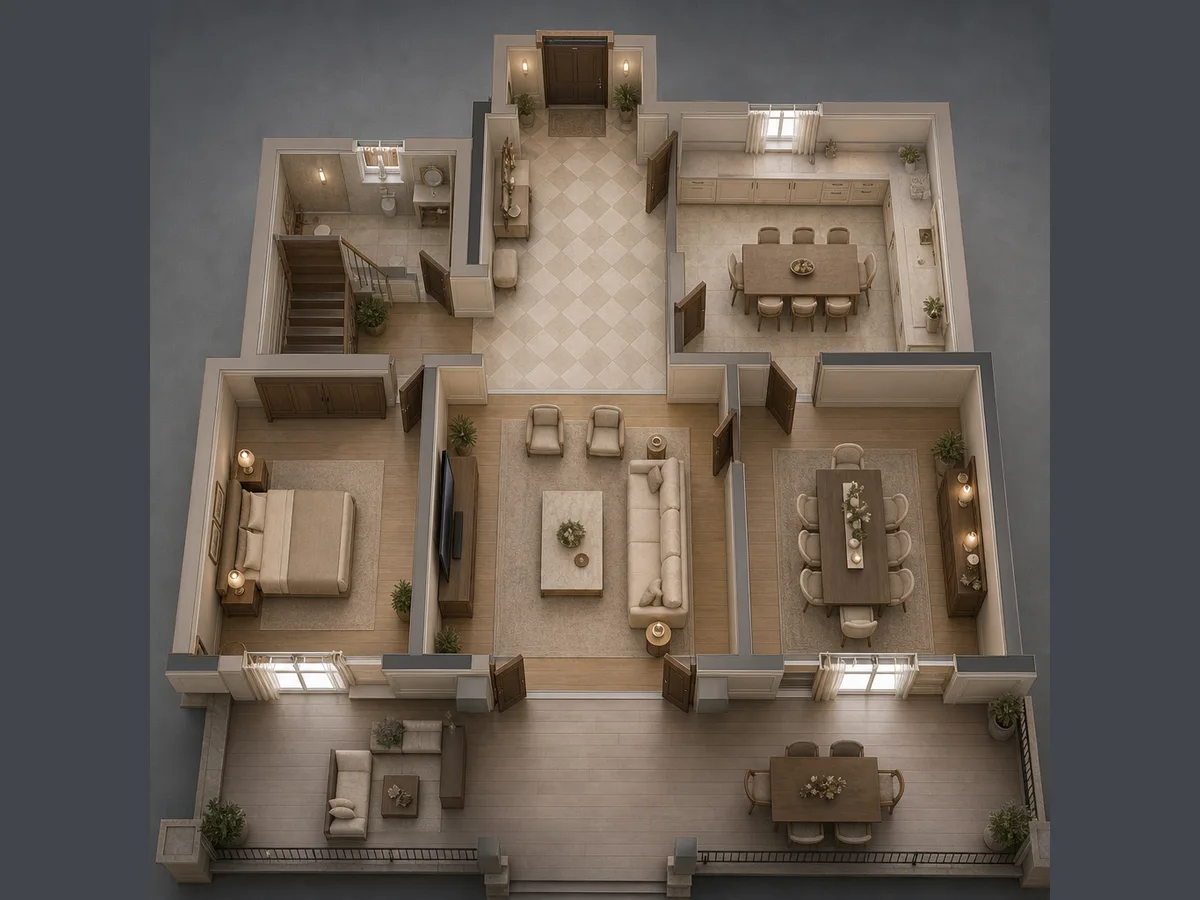

С частным домом работает тот же порядок, только вопросов больше: лестница, котельная, вход с улицы, терраса. Нейросеть для планировки дома тоже понимает схему, даже если это фото чертежа на экране монитора, и показывает этаж в объёме. В Intora Plan для домов есть готовые шаблоны — до дома 120 м² в два этажа, их можно взять за основу и перестроить под себя.
Частые ошибки, когда делают планировку самостоятельно
Начали с мебели из интернета. Диван выбран, а комната под него не проверена. Сначала план с размерами, потом мебель с габаритами — и только потом покупка.
Забыли про двери и створки. На плане шкаф помещается, а в жизни его дверца упирается в кровать, дверь в комнату — в комод. Рисуйте дуги открывания всех дверей и смотрите, что они задевают.
Снесли стену, не узнав, несущая ли она. Это не только штраф и требование вернуть всё как было, но и риск для дома. Проверяйте по документам до того, как рисовать новый вариант.
Перенесли мокрую зону. Мойке на острове или санузлу на новом месте нужны канализация с уклоном и согласование. Иногда это возможно, но обычно дороже, чем кажется на плане.
Мало мест хранения. Кладовая, шкаф в прихожей и шкафы до потолка решают больше, чем лишний квадратный метр гостиной. Если вещам негде лежать, они окажутся на стульях.
Розетки — после ремонта. Электрику планируют вместе с мебелью, иначе по квартире будут тянуться удлинители.
