Как сделать дизайн-проект квартиры самостоятельно
Дизайн-проект — это не красивые картинки, а набор чертежей, по которым бригада понимает, где поставить стену, вывести розетку и сколько купить плитки. Для ремонта своими силами не нужен альбом на 40 листов, но без шести-семи базовых чертежей ремонт превращается в решения «по месту». Разбираем, какие чертежи сделать самому, в каком порядке и с какими размерами.
Что входит в дизайн-проект и что из этого нужно вам
Полный дизайн-проект от студии включает обмерный план, планировку, чертежи перегородок, электрики, освещения, сантехники, полов и потолков, развёртки стен, визуализации и ведомость материалов. Для ремонта своими силами обязательны не все листы: важно, чтобы были чертежи для тех работ, которые нельзя переделать без вскрытия стен и пола.
| Чертёж | Что на нём | Кому нужен | Делать самому? |
|---|---|---|---|
| Обмерный план | Реальные размеры комнат, окон, дверей, стояков, высоты потолков | Вам — основа для всех остальных листов | Обязательно |
| План расстановки мебели | Мебель и техника с размерами и проходами | Вам, электрику, сантехнику | Обязательно |
| План розеток и выключателей | Места и высоты всех точек, силовые выводы | Электрику | Обязательно, если меняете проводку |
| План освещения | Светильники и какой выключатель включает какую группу | Электрику | Обязательно, если меняете проводку |
| План сантехники | Выводы воды и канализации с высотами | Сантехнику | Если переносите приборы |
| План полов и потолков | Покрытия, уровни, пороги, тёплый пол, конструкции потолка | Бригаде | Желательно |
| Развёртки стен | Вид стены спереди: высоты, плитка, ниши | Плиточнику, мебельщику | Для кухни и санузла |
| Ведомость материалов | Что, сколько и куда купить | Вам и бригаде | Обязательно |
| План перегородок | Что сносим и что строим | Бригаде, при согласовании | Только при перепланировке |

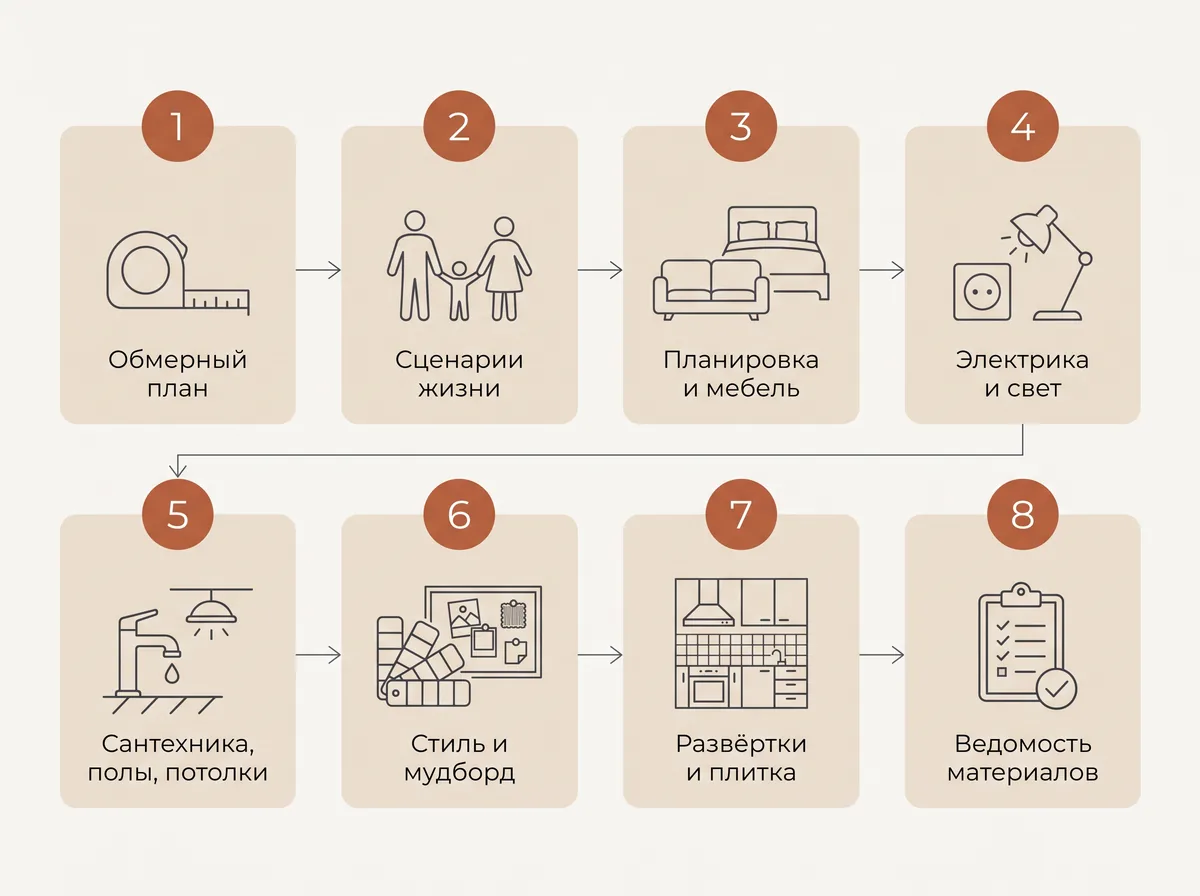

Порядок важен: каждый следующий чертёж опирается на предыдущий. Розетки нельзя расставить, пока не понятно, где будет кровать и диван, а мебель — пока нет точных размеров комнаты. Поэтому дальше шаги идут в том порядке, в котором их удобно делать.
Шаг 1. Обмерный план: как снять размеры квартиры

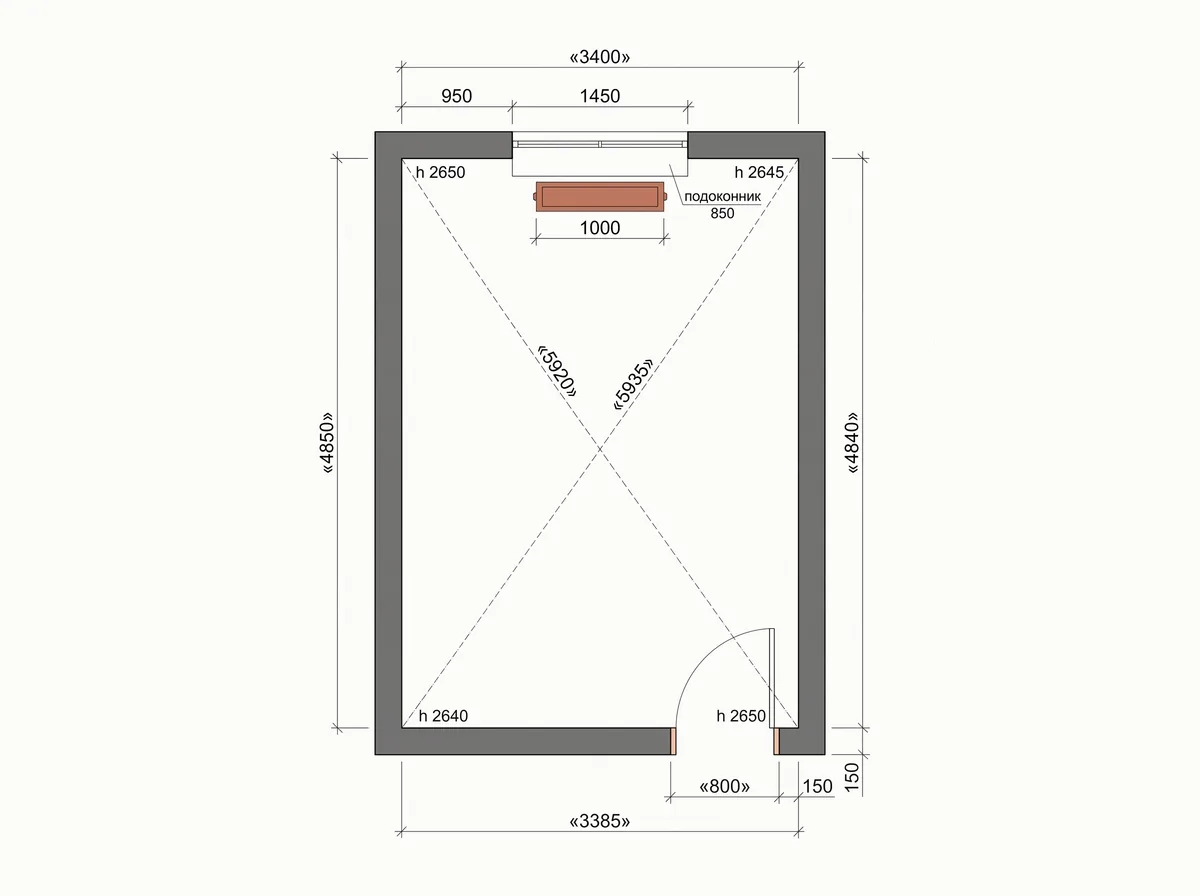

Обмерный план — чертёж квартиры с реальными размерами, снятыми рулеткой или лазерным дальномером. План из договора или техпаспорта для этого не подходит: на нём размеры округлены, а стены в реальности отличаются на сантиметры. Эти сантиметры решают, встанет ли шкаф в нишу и поместится ли ванна между стенами.

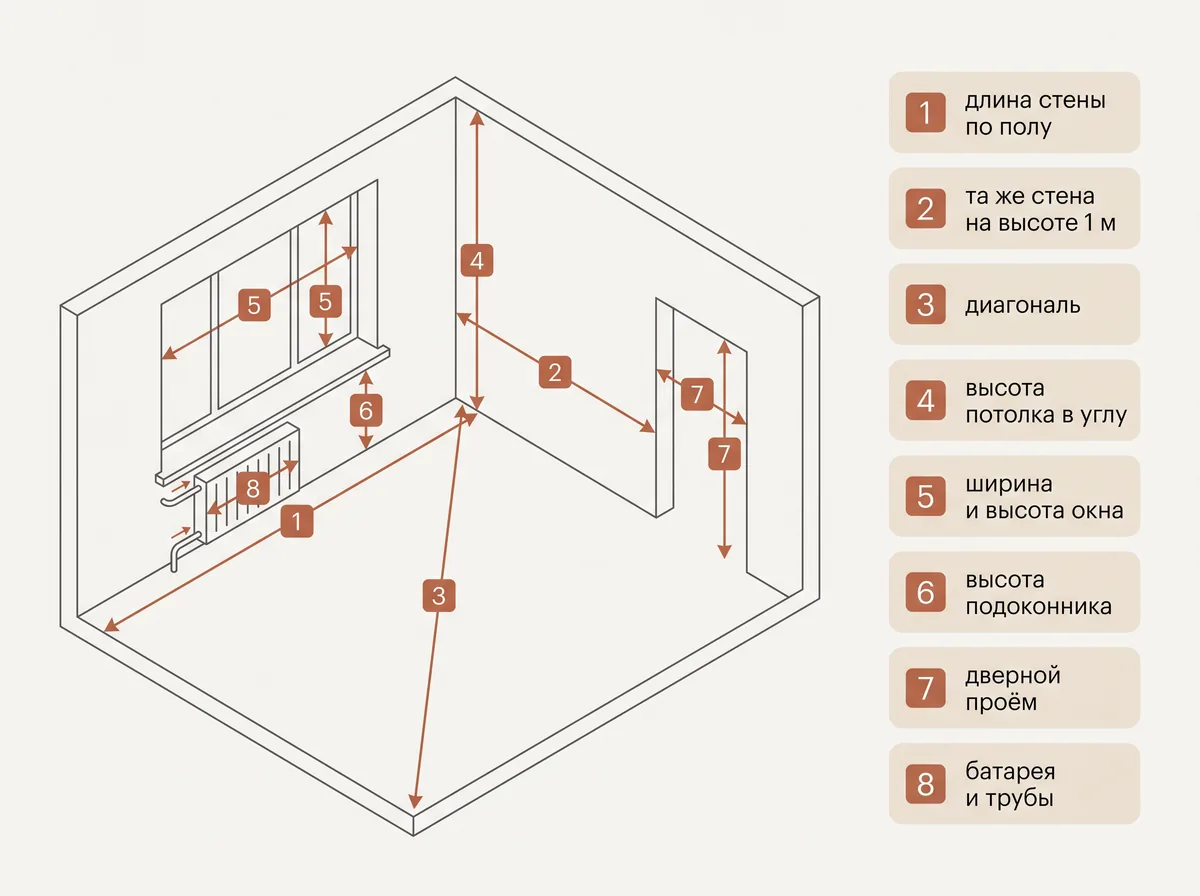

Каждую стену измеряют дважды — по полу и на высоте около 1 м: если цифры расходятся, стена завалена, и это нужно учесть в мебели. Две диагонали показывают, прямые ли углы: в прямоугольной комнате они равны, разница в несколько сантиметров — обычное дело для старого фонда, но под встроенную мебель её придётся компенсировать. Высоту потолка меряют во всех углах и в центре. Для окон записывают ширину и высоту проёма, расстояние от угла и высоту подоконника, для дверей — ширину проёма и сторону открывания. Отдельно отмечают всё, что нельзя сдвинуть: стояки, вентиляционные каналы, батареи и трубы к ним, электрощиток, газовые трубы.
Размеры на чертежах принято писать в миллиметрах: так меньше путаницы между сантиметрами и метрами, и бригада читает их привычно. Начертить план можно на миллиметровке, в любом бесплатном редакторе планировок или в векторной программе — важна не программа, а то, чтобы на листе были все цифры и привязки.

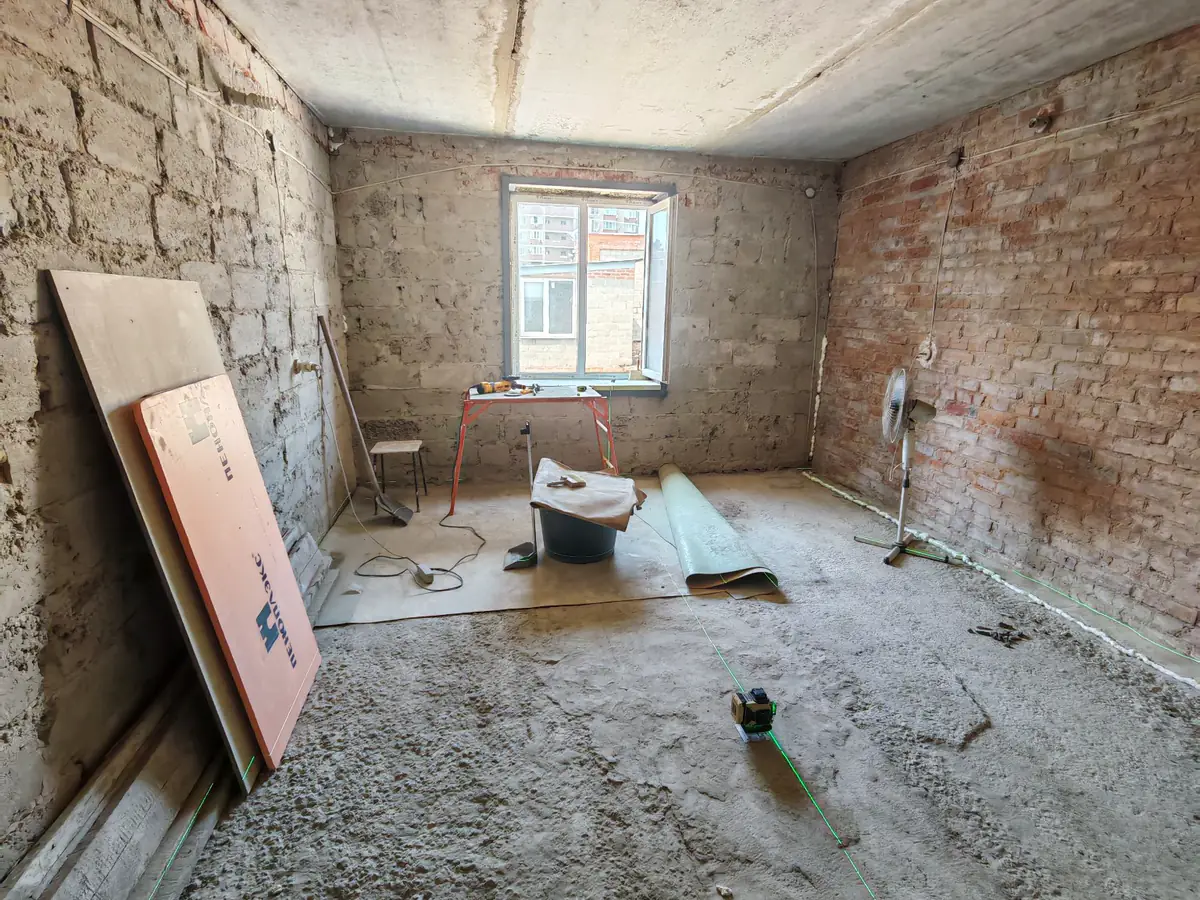

Сфотографируйте каждую стену квартиры до начала работ, а в новостройке — ещё и после прокладки проводки и труб, до штукатурки. Фото с рулеткой в кадре через полгода подскажут, где под плиткой идёт кабель или труба, и сберегут от дырки в трубе при сверлении.
Шаг 2. Сценарии жизни вместо списка пожеланий
Техническое задание к собственному проекту полезно сформулировать не как «хочу светлую кухню», а как сценарии: кто живёт в квартире, кто работает из дома и где, кто встаёт раньше всех, где сушится бельё, сколько гостей собирается за столом, есть ли домашние животные и где будет их место. Из сценариев сразу следуют решения: если двое работают из дома, нужны два рабочих места с хорошим светом и розетками, а не одно у окна гостиной.
Отдельно составьте список вещей, которым нужно место: велосипеды, коляска, сезонная одежда, пылесос, гладильная доска, запасы. В небольших квартирах ремонт часто проваливается не из-за стиля, а из-за того, что пылесосу и сушилке не нашлось места, и они годами стоят посреди коридора.

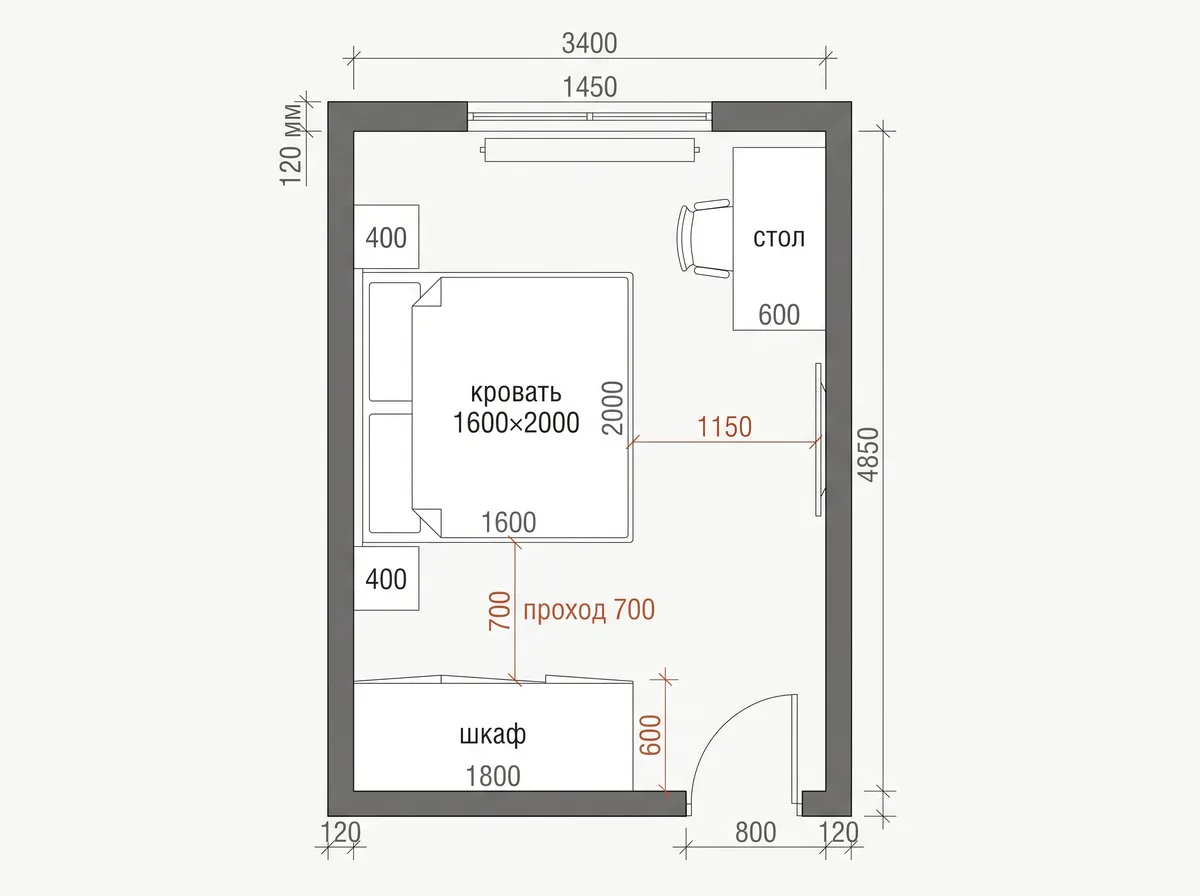

Шаг 3. Планировка и расстановка мебели
На копию обмерного плана расставляют мебель и технику в масштабе — с реальными габаритами из карточек товаров, а не «примерно». Главное, что нужно проверить на этом шаге, — проходы: между кроватью и шкафом нужно около 70 см, основной проход по комнате — от 80–90 см, перед шкафом с распашными дверями — не меньше ширины створки плюс место, где встанет человек. Дверь каждой комнаты, шкафа и техники должна открываться, ни во что не упираясь.
Если планируете переносить стены, сначала выясните, что можно трогать. Несущие стены, вентиляционные каналы и общедомовые стояки менять нельзя, мокрые зоны нельзя переносить над жилыми комнатами соседей снизу, а кухню с газовой плитой нельзя объединять с комнатой без двери или перегородки. Любой снос или перенос перегородок — перепланировка, которую согласовывают по проекту. Подробно про санузлы — в статье о дизайне ванной, совмещённой с туалетом.

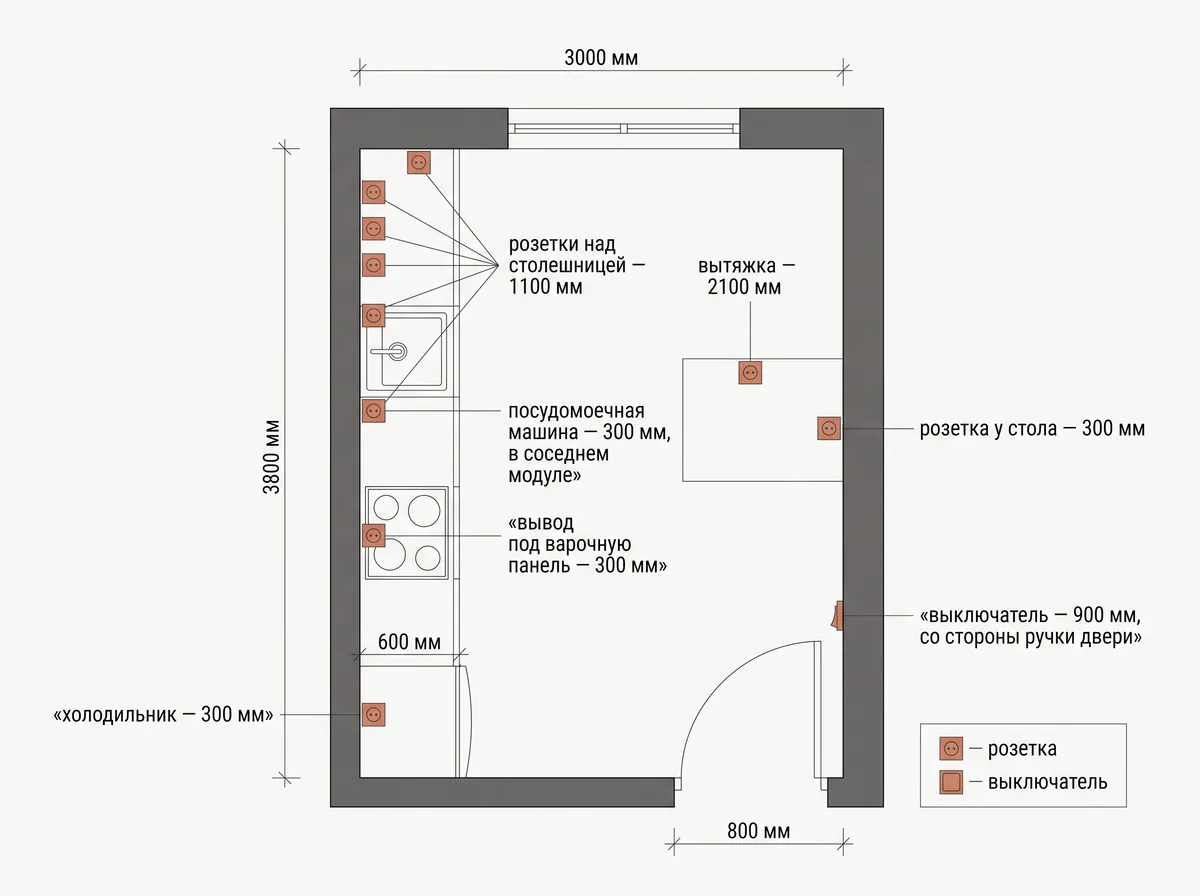

Шаг 4. План электрики: розетки, выключатели и свет
Электрику проектируют по готовой расстановке мебели: к каждому прибору и каждому месту, где вы что-то заряжаете или включаете, нужна своя розетка. Розеток почти всегда не хватает, поэтому их лучше заложить с запасом — переделывать после чистовой отделки дорого.
Высоты, которые используют чаще всего, — это сложившаяся практика, а не жёсткая норма. Розетки общего назначения ставят на 300 мм от пола, над кухонной столешницей — на 1050–1100 мм, у кровати — на уровне тумбы, примерно 600–700 мм, для настенного телевизора — за телевизором. Выключатели — на 800–900 мм, со стороны ручки двери, чтобы до них можно было дотянуться, не обходя открытую створку. Технике, которая стоит в шкафу (посудомоечная машина, духовой шкаф), розетку выводят в соседний модуль: так прибор можно отключить, не выдвигая его.

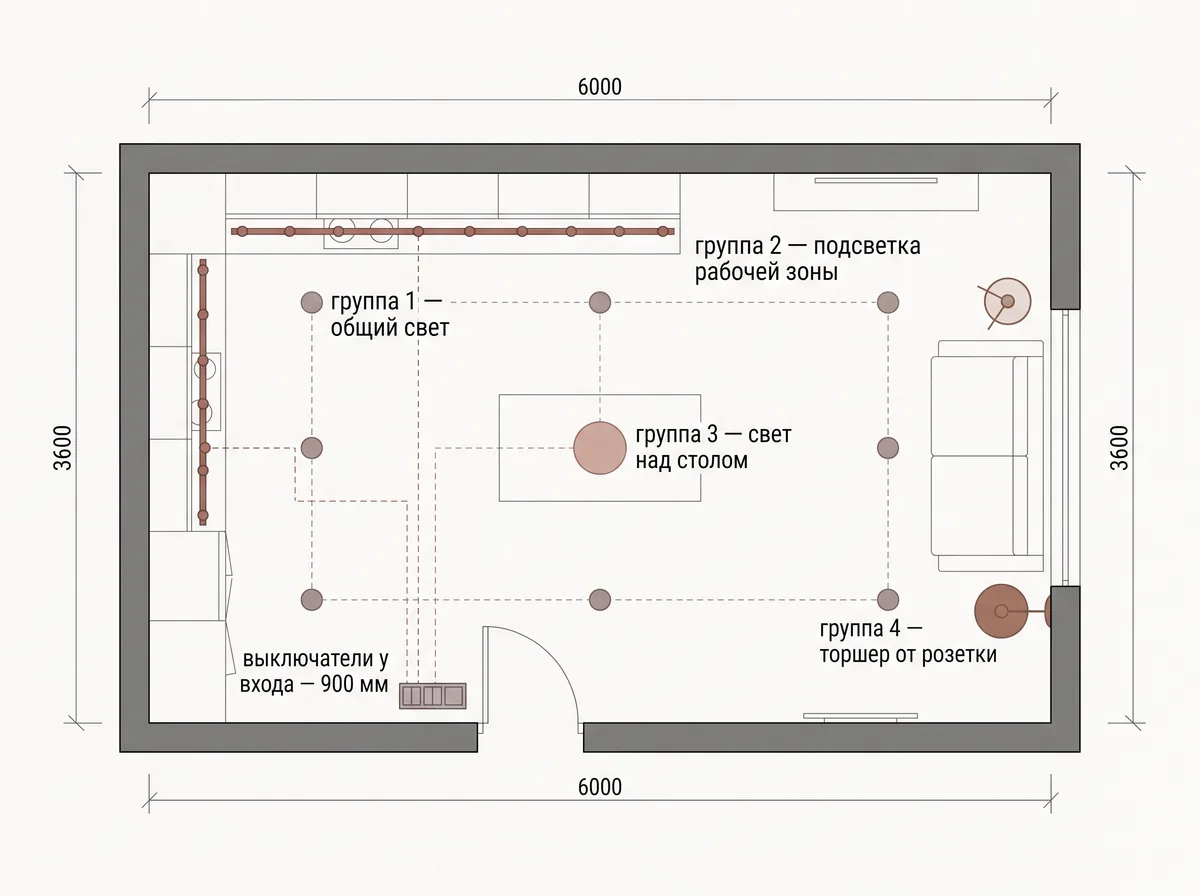

Свет проектируют по сценариям, а не по одной люстре на комнату. В кухне-гостиной это минимум общий свет, подсветка рабочей зоны, свет над столом и мягкий вечерний свет в гостиной. Каждой группе — свой выключатель, и на плане освещения линиями показывают, какой выключатель что включает.
Свет удобнее проверять отдельно от стиля: оставьте отделку как есть и опишите только светильники — подсветка под верхними шкафами, подвесной светильник над обеденным столом. Чем конкретнее указано, где и какой свет, тем ближе картинка к задуманному.
Шаг 5. Сантехника, полы и потолки
План сантехники нужен, если вы переносите хоть один прибор. На нём показывают выводы воды и канализации с привязкой к стенам и с высотой от чистового пола: смесителю раковины, стиральной машине, унитазу и душу нужны свои отметки. Канализация работает самотёком, поэтому чем дальше прибор от стояка, тем выше должен быть выпуск — это ограничивает перенос кухонной мойки на остров или ванны к окну.

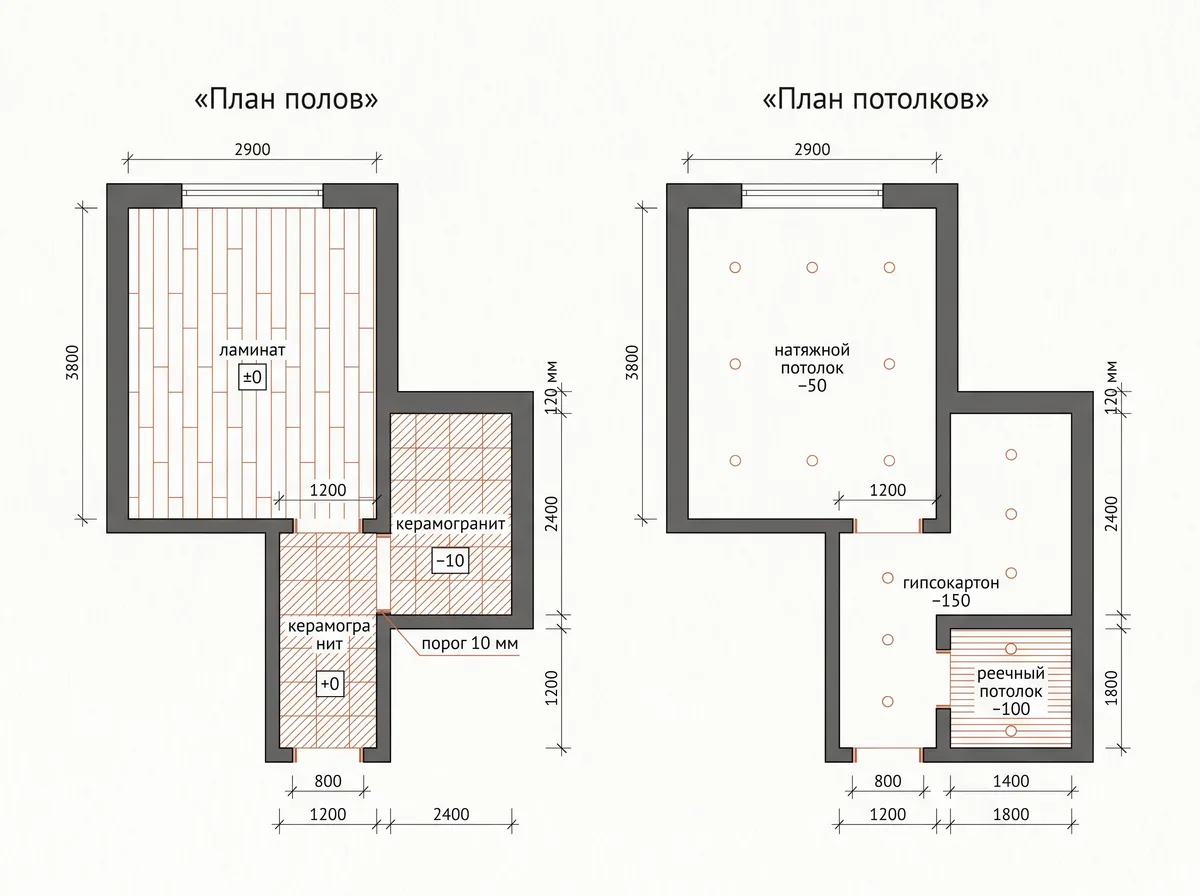

План полов показывает, какое покрытие где лежит и на каком уровне. Разные покрытия имеют разную толщину: если в коридоре керамогранит на клею, а в комнате ламинат на подложке, без выравнивания стяжки на стыке появится порог. Уровни задают заранее и отмечают на плане отметками от нуля. Здесь же отмечают зону тёплого пола: под мебель без ножек и под кухонные шкафы его не укладывают.
План потолков нужен для потолочного света и карнизов: натяжной потолок забирает несколько сантиметров высоты, короб из гипсокартона — больше, и это нужно знать до заказа шкафов и дверей до потолка. Скрытый карниз, ниша под шторы и закладные под люстру тоже появляются на этом чертеже.
Пока чертите планы, посмотрите на стиль

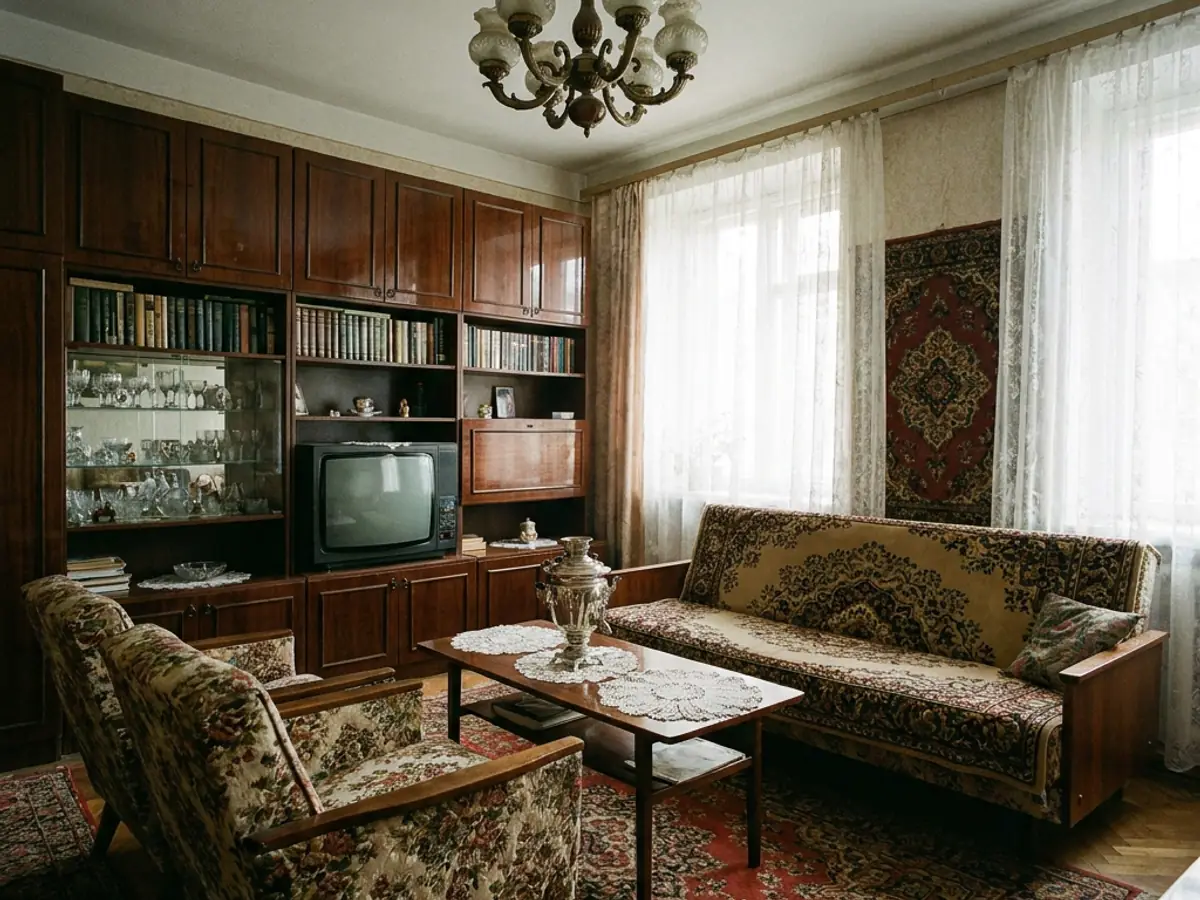

Загрузите фото комнаты — нейросеть покажет её в новом стиле с отделкой и мебелью. Окна, двери и стены останутся на своих местах.
Попробовать на своём фото →Шаг 6. Стиль, мудборд и проверка на фото
Стиль выбирают после планировки, а не до неё: сначала решают, где что стоит, затем — как это будет выглядеть. Удобный инструмент — мудборд, подборка образцов и картинок, по которым видно палитру и материалы. Для каждой комнаты достаточно одного листа: пол, стены, фасады мебели, текстиль, металл фурнитуры. Если образцы лежат рядом, сразу видно, что дуб на полу желтит рядом с холодно-серой краской, или что три разных оттенка дерева спорят между собой.

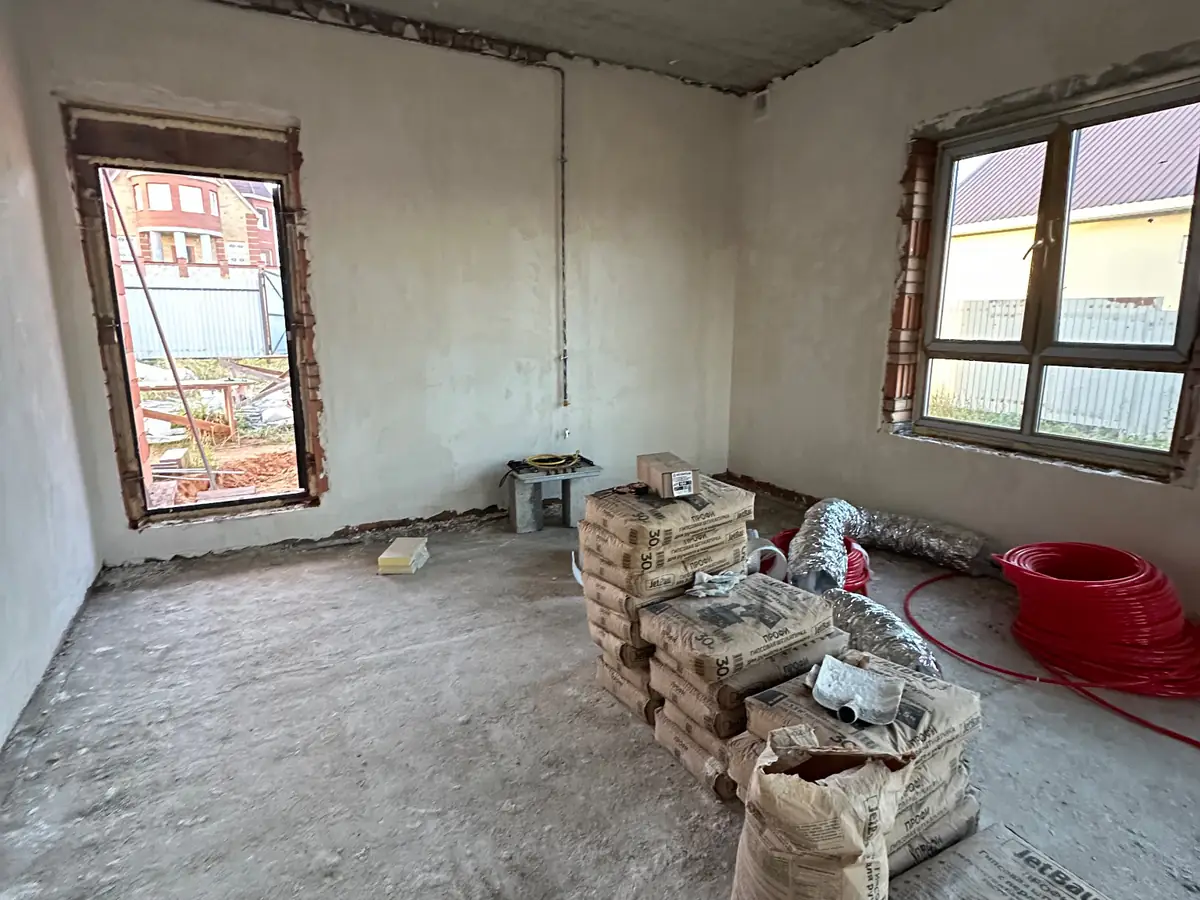

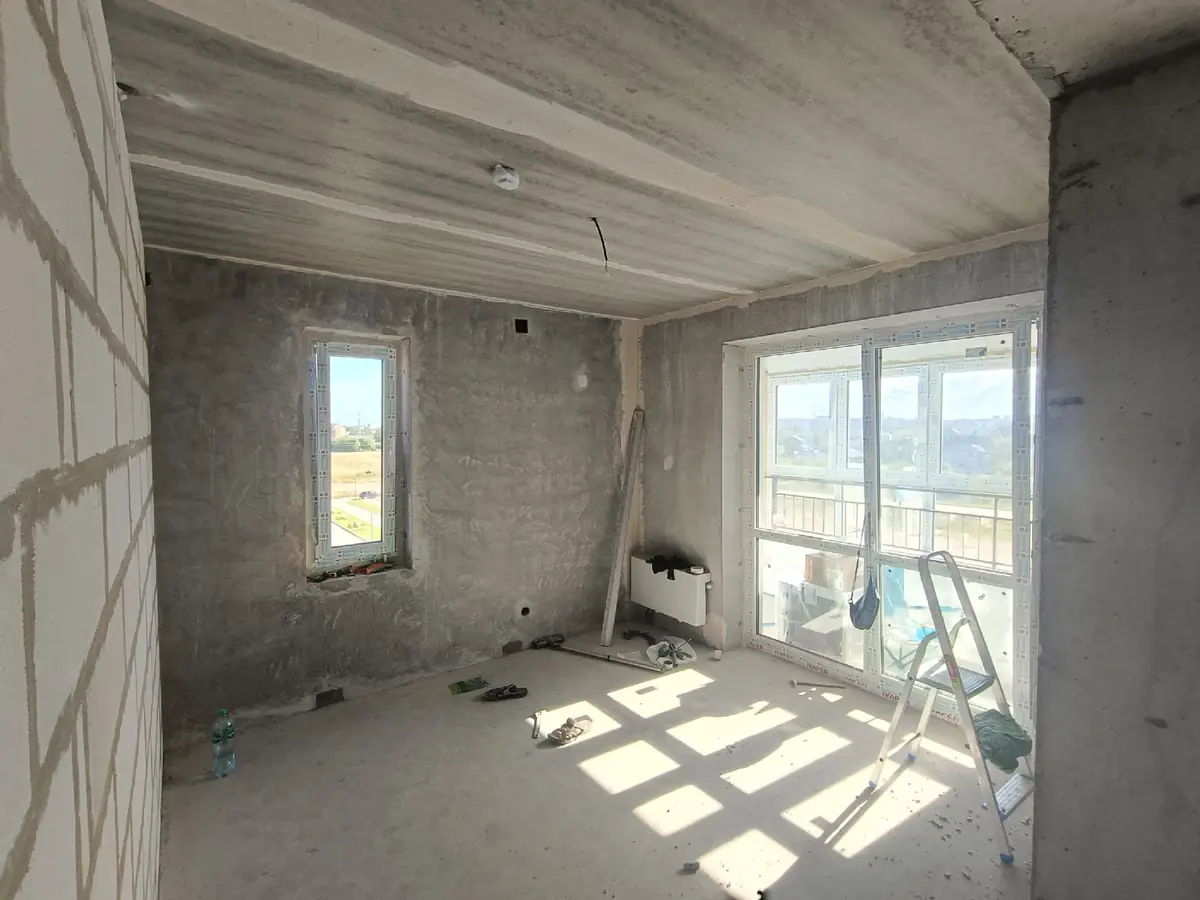

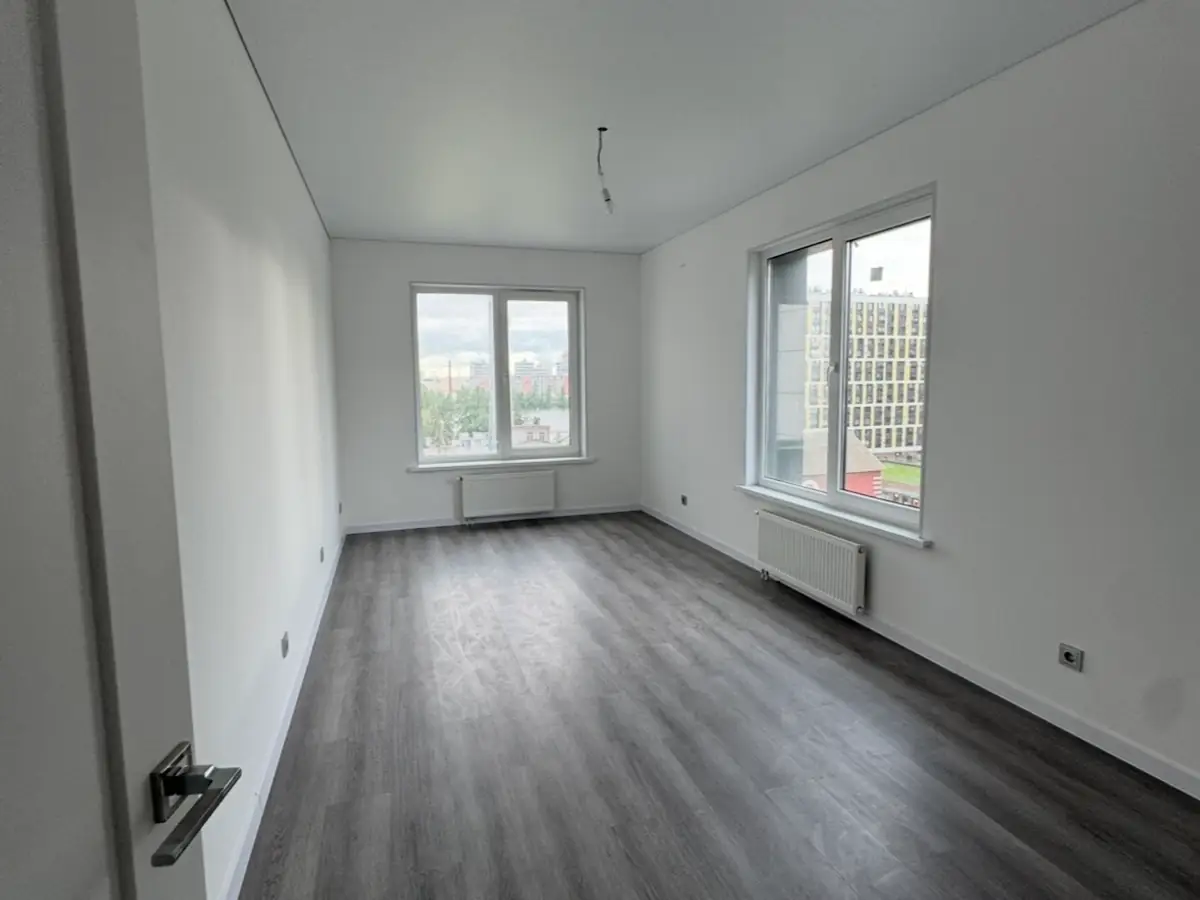

Мудборд показывает материалы, но не комнату. Чтобы увидеть, как выбранный стиль ляжет на вашу планировку и свет из ваших окон, удобно сделать визуализацию по фото: в Intora загружаете снимок комнаты в нынешнем виде, выбираете стиль, и примерно через минуту получаете ту же комнату с новой отделкой и мебелью. Это не чертёж и не 3D-модель — размеров и планировки сервис не рассчитывает, — но на этапе выбора стиля он помогает сравнить несколько вариантов и показать идею бригаде или семье. Палитру комнат помогут собрать советы из статьи о сочетании цветов в интерьере.
Если менять всё сразу, трудно понять, что именно сделало комнату лучше. Начните с пола — пол из светлого дуба, — а когда он устроит, переходите к стенам — стены матовые, цвета шалфей, — и только потом к текстилю и фурнитуре.
Шаг 7. Развёртки стен и раскладка плитки

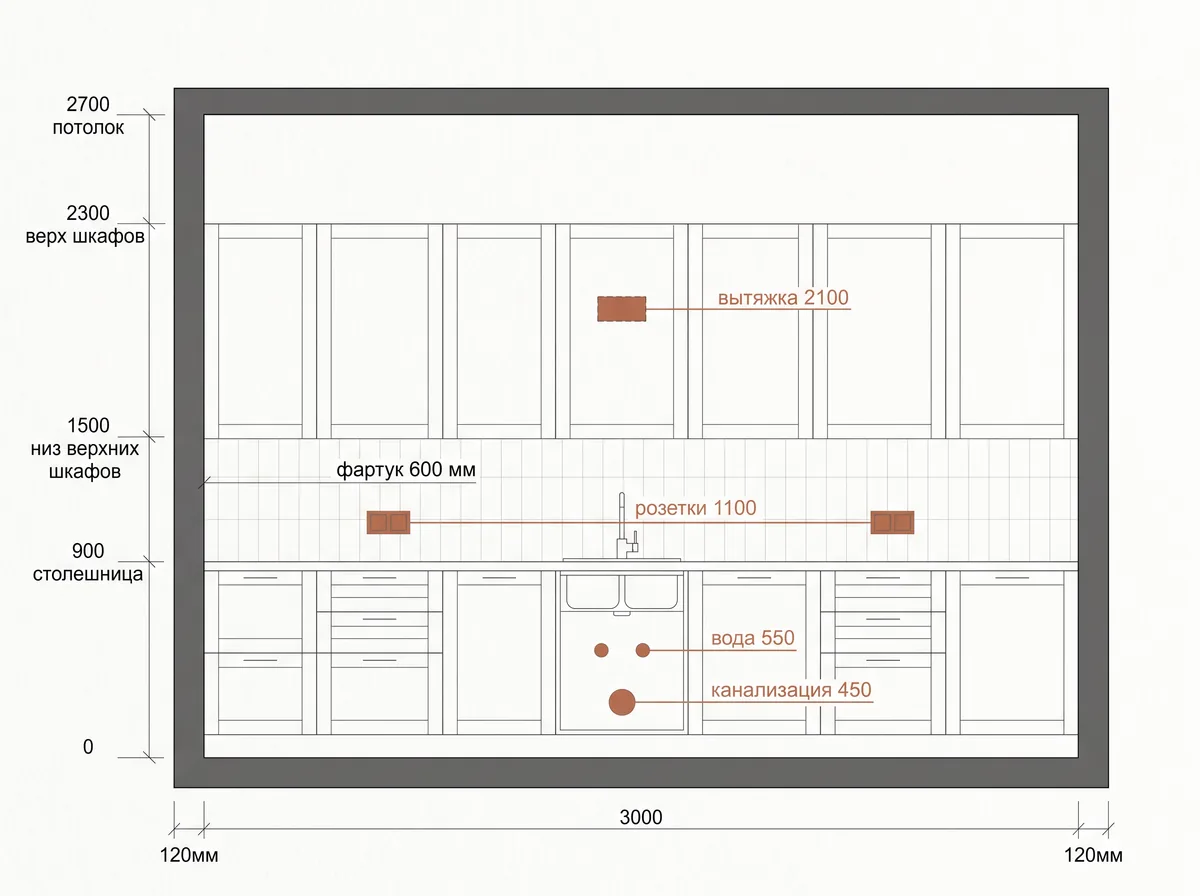

Развёртка — вид стены спереди, как будто вы стоите напротив неё. На плане сверху не видно высот, а на развёртке видно всё: где заканчивается фартук, на какой высоте розетки и выводы воды, где низ верхних шкафов и как ложится плитка вокруг окна. Развёртки обязательно делают для кухни и санузла, остальные стены — по необходимости, например для стены с телевизором или встроенным шкафом.
Высоты на кухонной развёртке зависят от гарнитура, поэтому чертить её лучше по проекту кухни от производителя, а не по типовым цифрам. Раскладку плитки рисуют на развёртке до покупки материала: так видно, где окажутся подрезки. Хорошее правило — подрезка шириной меньше трети плитки выглядит неаккуратно, и раскладку лучше сдвинуть, чтобы узкие полосы ушли в угол за дверью или под ванну.
Шаг 8. Ведомость материалов: как посчитать количество
Ведомость — таблица отделки по комнатам и поверхностям: что лежит на полу, чем отделаны стены и потолок, какие нужны плинтусы, двери и фурнитура. Для каждой позиции указывают площадь или количество и запас. Запас нужен на подрезку, бой и брак, а ещё на случай, если через год понадобится заменить плитку, — докупить точно такую же из той же партии обычно не получается.
| Материал | Как считать | Запас | На что обратить внимание |
|---|---|---|---|
| Плитка, керамогранит | Площадь поверхности минус проёмы | 10 % при прямой раскладке, 15 % и больше при диагональной и крупном формате | Всю плитку берут из одной партии — тон между партиями может отличаться |
| Ламинат, паркетная доска | Площадь пола | 5–10 % | При укладке «ёлочкой» или по диагонали отходов больше |
| Краска | Площадь стен × число слоёв ÷ расход с банки | Банка сверху на подкраску | Колеровка разных партий может отличаться — колеруйте всё сразу |
| Обои | По периметру комнаты и высоте стен, с учётом раппорта рисунка | 1 рулон | Номер партии на всех рулонах должен совпадать |
| Плинтус | Периметр комнаты минус дверные проёмы | 1 планка на комнату | Для углов — отдельные элементы или запас на запил |
В ведомость стоит сразу вписать артикулы и магазины: тогда бригада не купит «похожий» материал, а вы сможете сравнить цены до начала работ. Цены в ведомость лучше вносить актуальные на день закупки — к старту ремонта они нередко меняются.
Частые ошибки самостоятельного проекта

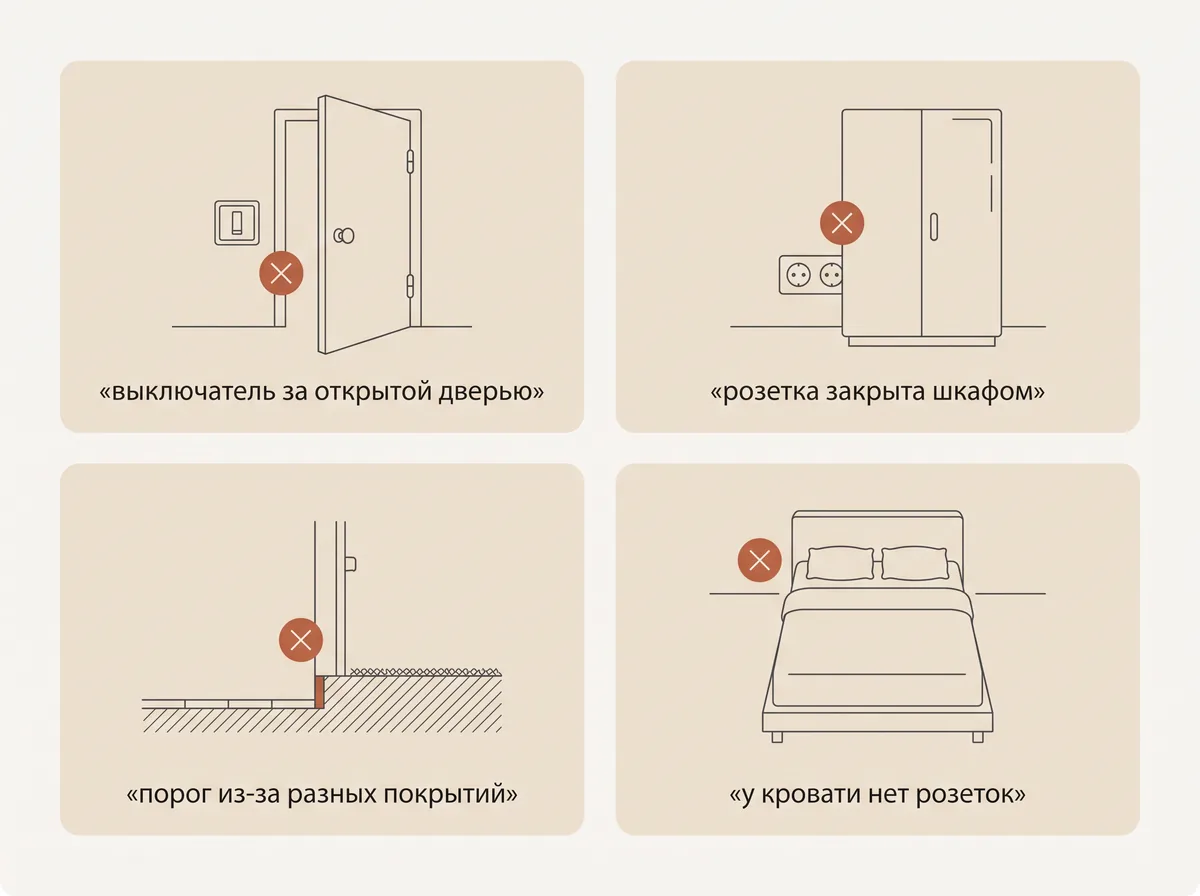

Большинство ошибок видно только после ремонта, когда исправлять уже дорого. Выключатель оказывается за открытой дверью, потому что сторону открывания не отметили на плане. Розетка остаётся за шкафом, потому что электрику делали раньше, чем расставили мебель. Между комнатой и коридором появляется порог, потому что толщину покрытий не свели на одном уровне. У кровати нет ни розетки, ни бра, потому что её место поменяли в последний момент.
Ещё две частые проблемы — нет света внутри гардеробной и глубоких шкафов и не предусмотрено место под роутер и слаботочный щиток. Обе решаются одним проходом по плану перед стартом работ: пройдите мысленно по квартире от входной двери вечером, в темноте, и посмотрите, где вы включаете свет, куда кладёте ключи и где заряжаете телефон.
Перед тем как отдавать чертежи бригаде, распечатайте их и разметьте маркером прямо на стенах квартиры: места розеток, выключателей, выводов воды и светильников. На стене сразу видно то, что не заметно на бумаге, — например, что розетка у кровати окажется за изголовьем, а выключатель — за холодильником.
Самому или с дизайнером: как решить
Сделать проект самостоятельно реально, если вы не переносите стены и мокрые зоны, готовы потратить время на замеры и чертежи и будете сами контролировать бригаду. Дизайнер оправдан, когда в квартире перепланировка, сложные системы (вентиляция, кондиционирование, «умный дом»), много встроенной мебели или нет времени на контроль ремонта: в этих случаях ошибка в проекте стоит дороже работы специалиста.
Есть и промежуточные варианты. Можно заказать только часть проекта — например, планировку и электрику, а стиль и материалы выбрать самостоятельно. Можно сделать проект самому и заказать консультацию дизайнера на проверку чертежей. Для перепланировки в любом случае понадобится проект от проектной организации — его требует жилищная инспекция при согласовании, и он отличается от дизайн-проекта: в нём речь о конструкциях и инженерных системах, а не об отделке.
Идеи для квартиры: 16 примеров по комнатам
Визуализации гостиных, кухонь, спален и прихожих, сделанные по фотографиям реальных квартир. Обращайте внимание на то, что в проекте решается заранее: где стоят розетки и выключатели, как устроен свет, где встроенные шкафы и как стыкуются полы разных зон. Нажмите на фото, чтобы открыть его крупно.

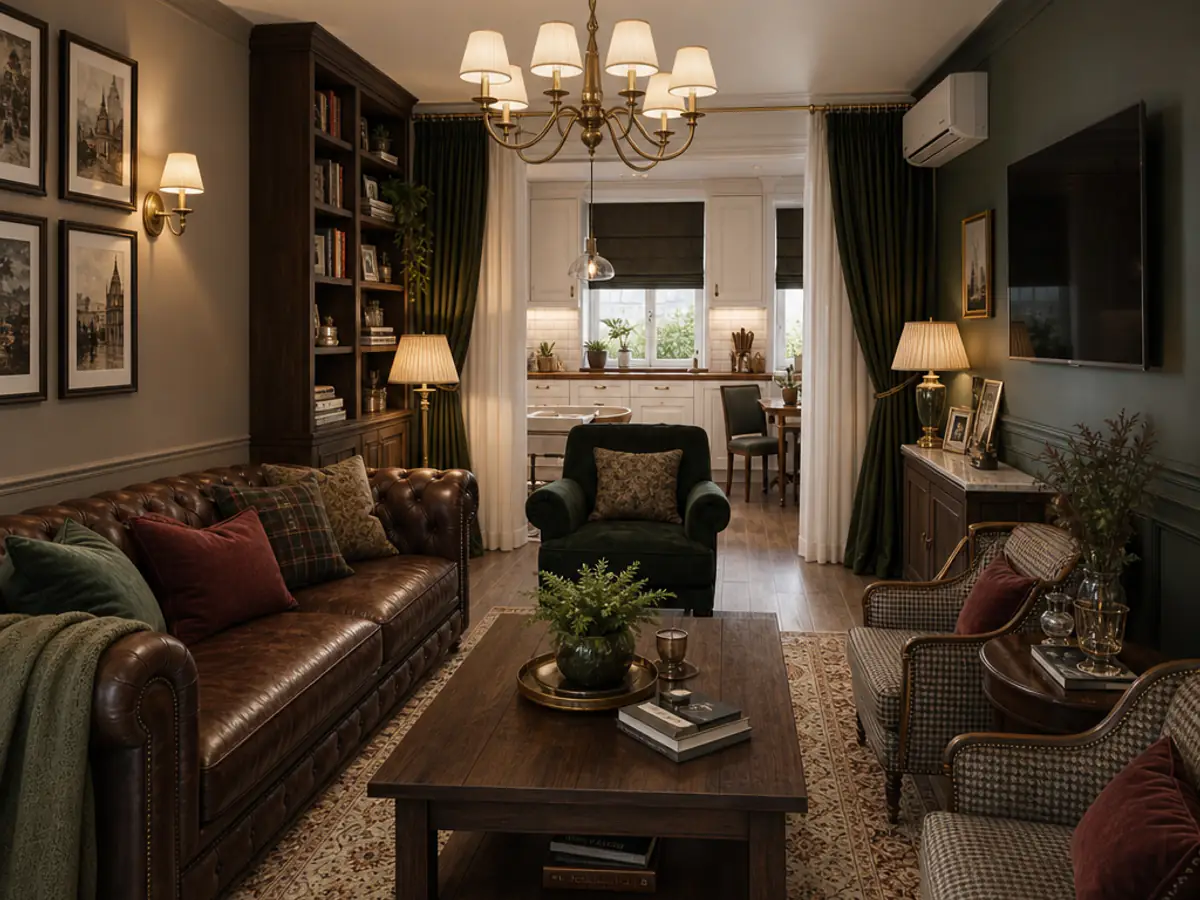

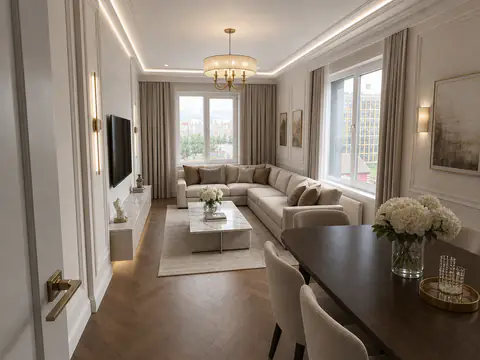

Гостиные

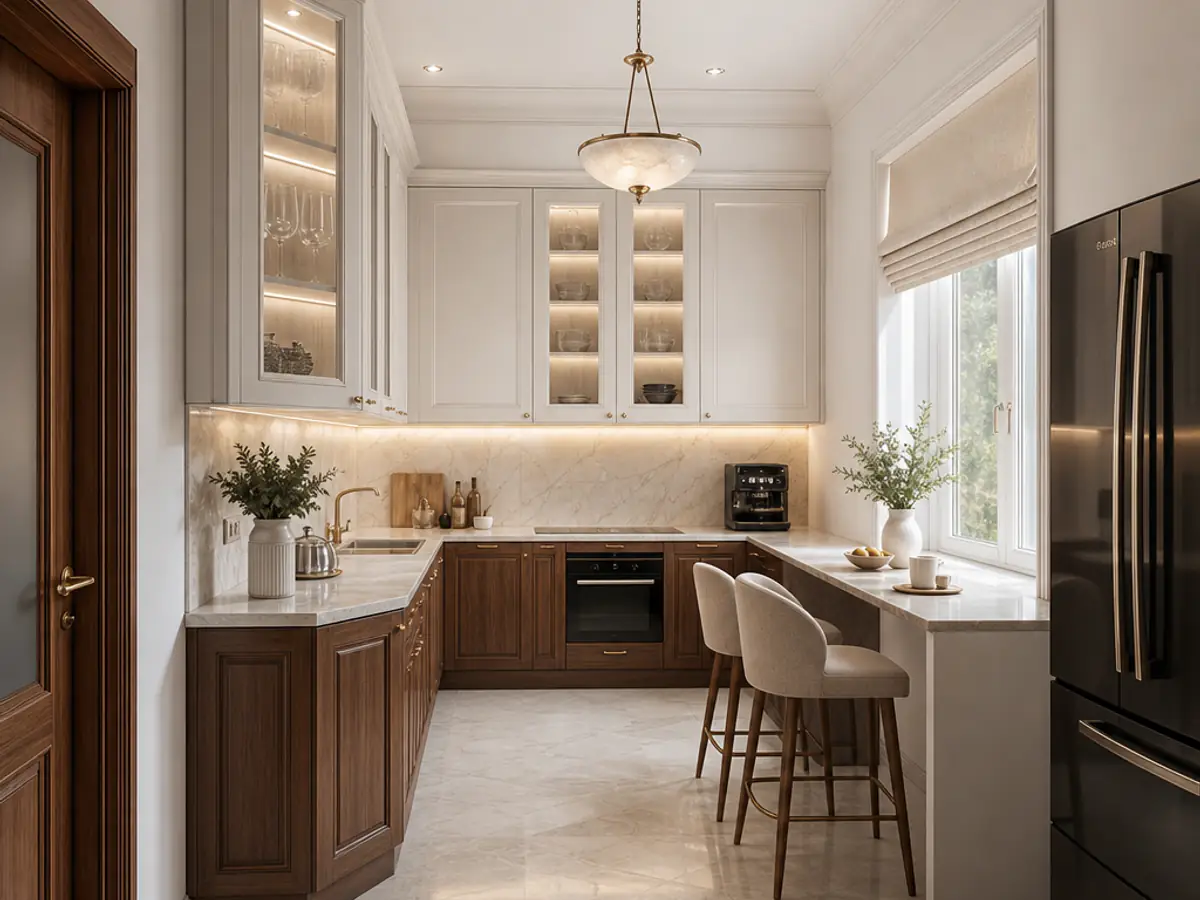

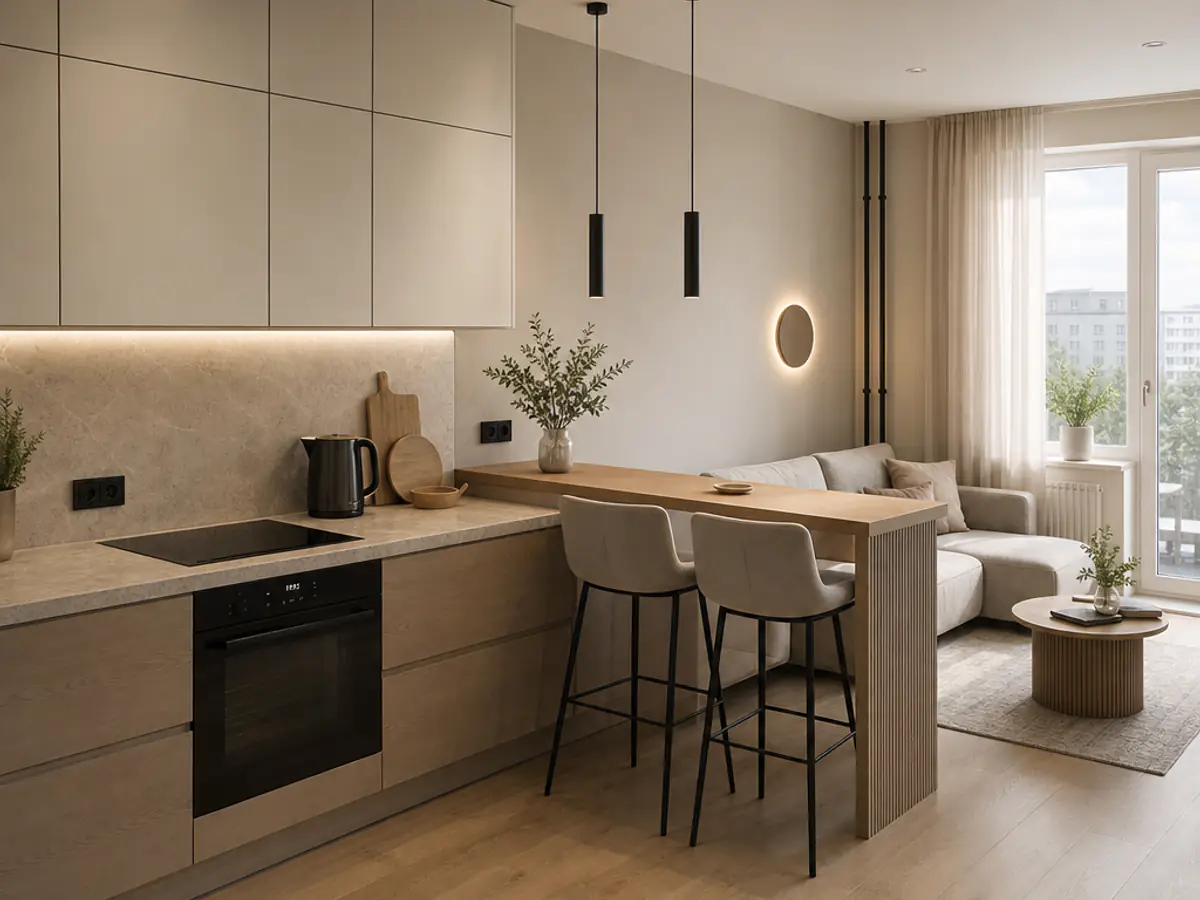

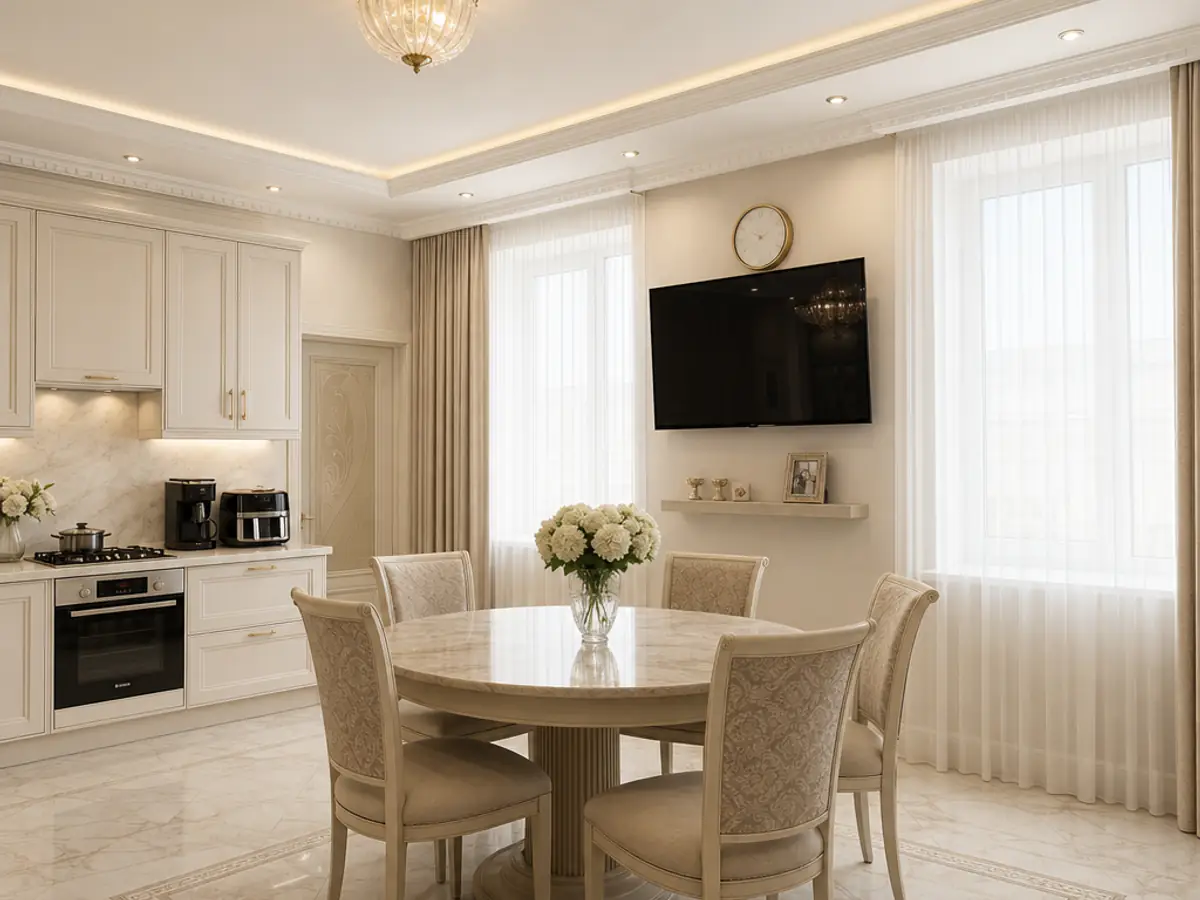

Кухни
